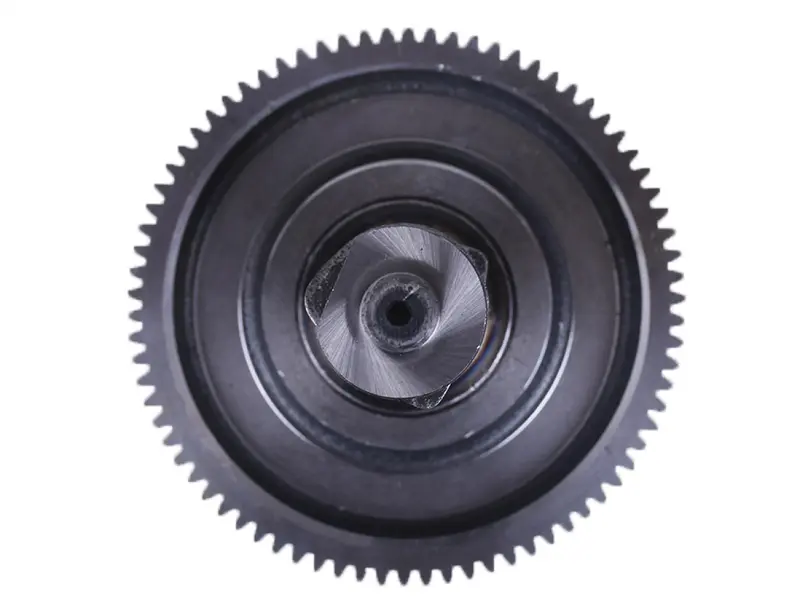

Розподільний вал із шестернею 188D AMG

Розподільний вал із шестернею 188D AMG

Розподільний вал призначений для газорозподільного механізму одноциліндрового чотиритактного дизельного двигуна 188D із повітряним охолодженням. Такі двигуни застосовуються на мотоблоках, культиваторах і генераторних установках. Деталь постачається разом із приводною шестернею та бере участь в узгодженні роботи клапанного механізму з обертанням колінчастого вала.

Кулачки розподільного вала діють на штовхачі, а далі зусилля передається через штанги до клапанного механізму. Профіль і взаємне розташування кулачків задають моменти відкривання та закривання клапанів. Шестерня приймає обертання від приводу газорозподілу, тому стан зубчастого вінця, посадкових ділянок і кулачків безпосередньо пов’язаний із правильністю фаз. За значного зношення двигун може працювати нестабільно, втрачати потужність або створювати сторонній механічний шум. Перед ремонтом необхідно перевірити весь механізм, адже подібні ознаки можуть мати кілька причин.

Коли потрібна заміна

Розподільний вал замінюють у разі вироблення кулачків, пошкодження опорних поверхонь, дефектів зубців шестерні або порушення геометрії деталі. Підставою для встановлення також може бути несправність, виявлена під час капітального ремонту двигуна. Продовжувати експлуатацію з пошкодженими зубцями чи помітно зношеними поверхнями не варто: це заважає нормальній взаємодії деталей газорозподілу та може призвести до повторного розбирання двигуна.

Виконання з установленою шестернею зручне під час комплексного відновлення приводу: вал і зубчаста частина добираються як одна складальна одиниця. Водночас позначення 188D не можна вважати єдиним критерієм сумісності. Двигуни різних виробників і років випуску можуть мати конструктивні відмінності, тому до встановлення необхідно зіставити нову та демонтовану деталі.

Що перевірити під час добору

• Модель двигуна: на техніці має бути встановлений двигун сімейства 188D.
• Виконання деталі: потрібен саме розподільний вал із приводною шестернею, а не окремий вал чи окреме зубчасте колесо.
• Шестерня: порівняйте зовнішній діаметр, ширину, кількість зубців, їхній профіль і положення відносно кулачків.
• Посадкові ділянки: зіставте діаметри, довжину, форму торців і центральних отворів.
• Кулачки: перевірте їх кількість, розташування, напрямок і відповідність попередній деталі.
• Фактична конфігурація: після попереднього ремонту в двигуні могли встановити компоненти іншої модифікації, тому орієнтуйтеся на розібраний мотор.

Установлення та перевірка спряжених деталей

Монтаж потребує розбирання двигуна й точного суміщення установчих міток газорозподілу. Перед складанням очищають посадкові місця та оглядають штовхачі, штанги, клапанний механізм, відповідну шестерню й опори вала. Деталі з критичним виробленням не можна залишати без уваги: пошкоджена спряжена поверхня здатна порушити рух нового розподільного вала та прискорити його зношення.

Після розміщення вала слід перевірити вільне обертання без заїдання й перекосу, правильність зачеплення шестерень і положення міток. Поверхні тертя змащують способом, передбаченим ремонтною документацією двигуна. До запуску колінчастий вал прокручують вручну на повний цикл, контролюючи рух клапанного механізму та відсутність контакту між деталями. Після цього регулюють клапанні проміжки за даними конкретної версії 188D.

Розподільний вал із шестернею 188D AMG підходить для ремонту газорозподілу мотоблочної техніки за умови підтвердженої відповідності встановленому двигуну. Порівняння з демонтованою деталлю та перевірка всього приводу до остаточного складання допомагають правильно підібрати запчастину й виконати ремонт без повторного розбирання мотора.
