Редуктор тиску для компресора AMG

Редуктор тиску для компресора AMG

Компресорний редуктор призначений для налаштування тиску повітря, яке надходить із ресивера до вихідної пневматичної лінії. Він дає змогу узгодити режим подавання з вимогами під’єднаного інструмента, продувного пістолета чи іншого пневматичного обладнання. Регулятор установлюють після джерела стисненого повітря: вихідний тиск задається поворотною ручкою, водночас пристрій може зменшувати його відносно тиску в ресивері, але не підвищувати вище доступного значення.

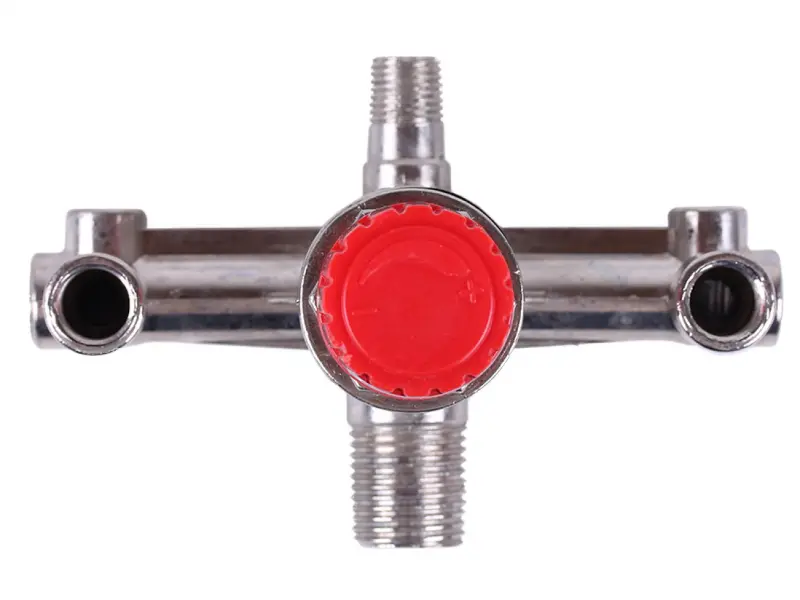

Модель має конструкцію компактного багатопортового блока. На корпусі передбачено чотири різьбові точки приєднання: дві бічні з внутрішньою різьбою та два різнорозмірні зовнішні різьбові приєднання зверху і знизу. У центральній частині розташована червона поворотна ручка регулювання. Така конфігурація призначена для вбудовування редуктора у вузол розподілу повітря, проте функція кожного порту залежить від схеми конкретного компресора та має відповідати розташуванню з’єднань на попередній деталі.

Що перевірити під час вибору

• Кількість і розташування портів. Зіставте дві бічні точки, верхнє та нижнє приєднання, а також їхню орієнтацію відносно ручки.
• Тип кожної різьби. Потрібно окремо визначити зовнішнє або внутрішнє виконання, діаметр і крок на всіх ділянках під’єднання.
• Напрямок потоку повітря. Вхід від ресивера та регульований вихід не можна міняти місцями; дотримуйтеся схеми компресора й позначень на демонтованому регуляторі.
• Монтажні габарити. Порівняйте загальну ширину блока, висоту, відстань до сусідніх манометрів, пресостата, швидкорознімного з’єднання та елементів рами.
• Допустимі параметри. Діапазон тиску та пропускна здатність мають відповідати характеристикам компресора і споживанню під’єднаного обладнання.

Особливо уважно звіряйте різьби: однакове зовнішнє розташування портів не підтверджує збіг їхнього діаметра чи кроку. Перехідники можуть змінити монтажну довжину та положення сусідніх компонентів, тому доцільно обирати редуктор із початковою схемою приєднань. Якщо попередня деталь збереглася, зручно розмістити обидва корпуси поруч і виміряти різьбові ділянки відповідним інструментом.

Коли потрібна заміна

Підставою для перевірки регулятора можуть бути витік повітря біля корпусу або ручки, неможливість установити потрібний вихідний тиск, мимовільна зміна налаштування чи нестабільне подавання до пневмоінструмента. Перед заміною варто виключити несправність манометра, пошкодження шланга, негерметичність з’єднань і недостатню продуктивність самого компресора. Редуктор керує тиском після себе, але не відповідає за автоматичне ввімкнення та вимкнення електродвигуна і не може компенсувати падіння тиску в ресивері під час витрати повітря.

Установлення та налаштування

Монтаж виконують на від’єднаному від живлення компресорі після повного скидання повітря з ресивера. Різьбові ділянки очищають, перевіряють на пошкодження та з’єднують без перекосу; для ущільнення застосовують матеріал, призначений для пневматичних різьбових з’єднань. Під час затягування корпус утримують відповідним ключем, не передаючи зусилля на регулювальну ручку. Після складання місця приєднання перевіряють на витоки, а тиск підвищують поступово.

Початкове налаштування виконують із мінімального вихідного значення. Далі під час роботи споживача тиск плавно збільшують до рівня, зазначеного виробником пневматичного обладнання. Результат контролюють за манометром регульованої лінії, якщо він передбачений конструкцією компресора. Правильно підібраний редуктор AMG відновлює можливість керувати подаванням стисненого повітря та встановлювати потрібний режим для конкретної операції без заміни всього компресорного блока.
