Ручка регулятора редуктора компресора AMG

Ручка регулятора редуктора компресора AMG

Поворотна ручка призначена для керування регулятором тиску у складі компресорного редуктора. Через посадкову частину вона передає обертання регулювальному механізму, за допомогою якого оператор зменшує або збільшує тиск повітря на виході. Така деталь потрібна для ремонту справного редуктора, якщо штатна ручка тріснула, зірвалася з посадки, загубилася або перестала надійно взаємодіяти з регулювальним механізмом.

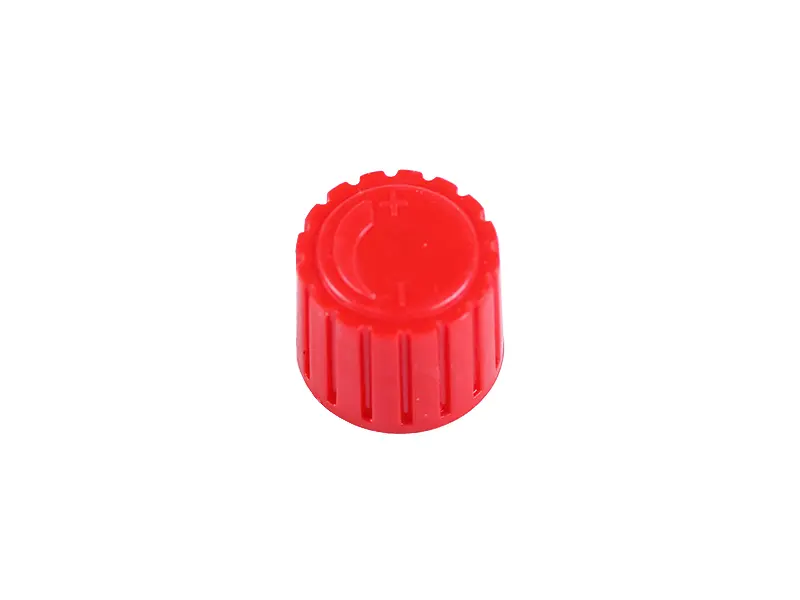

Корпус має червоний колір і циліндричну форму. Вертикальні ребра по колу допомагають утримувати ручку пальцями під час налаштування. На верхній частині передбачені позначення «+» і «−», які вказують напрямок зміни налаштування. За звичайної схеми роботи регулятора поворот до «+» підвищує вихідний тиск, а поворот до «−» зменшує його. Фактичне значення контролюють за манометром компресора, а не лише за положенням ручки.

Практичні особливості

• Ребриста бічна поверхня забезпечує впевненіше захоплення, тому ручку зручніше повертати під час точного налаштування редуктора.
• Позначення напрямків допомагають швидко визначити, у який бік змінювати тиск, і спрощують щоденну роботу з компресором.
• Окреме виконання деталі дає змогу відновити керування регулятором без заміни всього компресора, якщо сам редуктор справний, а його посадкова частина відповідає цій ручці.

Як перевірити сумісність

Ручки компресорних регуляторів не є універсальними. Перед вибором зніміть стару деталь і зіставте форму внутрішньої посадки, глибину з'єднання, зовнішній діаметр, висоту, розташування упорів і спосіб фіксації. Особливо важливий профіль ділянки, яка входить у зачеплення зі штоком або іншим приводом регулятора: зовні подібні ручки можуть відрізнятися внутрішньою геометрією та не передавати обертання.

Перевірте також будову верхньої частини встановленого редуктора. Ручка має сідати рівно, без перекосу, надмірного люфту та примусового розтягування корпусу. Не слід підбирати її лише за червоним кольором або загальним силуетом. Якщо попередня ручка збереглася, порівнюйте обидві деталі з боку посадкового отвору та за основними габаритами. За відсутності старої деталі орієнтуйтеся на конструкцію регулятора й дані конкретної моделі компресора.

Заміна та налаштування

Перед роботою від'єднайте компресор від живлення та повністю стравіть тиск із ресивера й підключеної пневмолінії. Пошкоджену ручку знімайте обережно, щоб не деформувати шток і корпус регулятора. Очистьте місце посадки від уламків та забруднень, перевірте цілісність сполучених деталей, після чого встановіть нову ручку в передбаченому положенні. Вона повинна передавати обертання без прослизання й заїдання; надмірне зусилля під час установлення вказує на невідповідність посадки.

Після складання почніть перевірку з мінімального налаштування. Запустіть компресор, стежте за вихідним манометром і підвищуйте тиск поступово до значення, потрібного підключеному пневмоінструменту. Якщо ручка обертається вільно, зіскакує, не змінює показання манометра або регулятор пропускає повітря, необхідно перевірити не лише ручку, а й внутрішній механізм редуктора. Ця позиція підходить для локального ремонту саме тоді, коли несправність пов'язана з органом регулювання, а решта частин регулятора зберігає працездатність.
