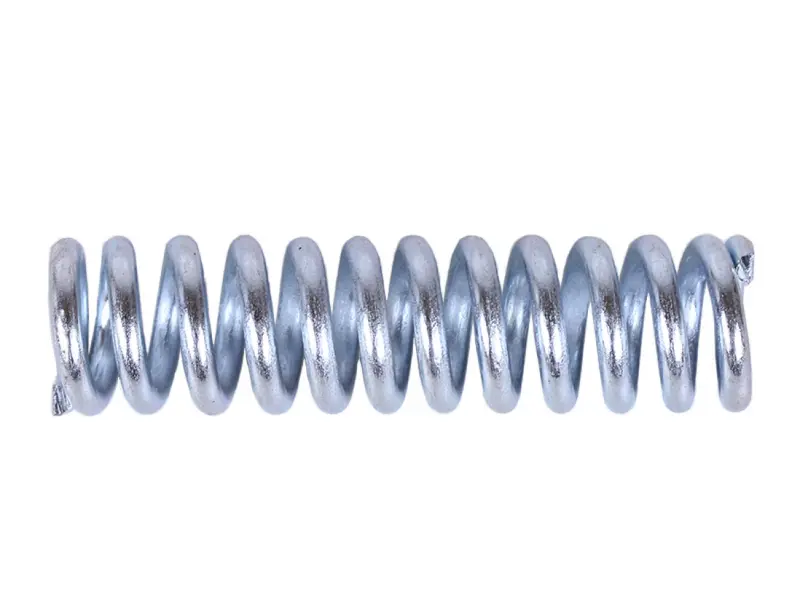

Пружина запобіжника для роторної косарки Z-069

Пружина запобіжника Z-069

Ця пружина призначена для ремонту та відновлення комплектації вузла запобіжника роторної косарки серії Z-069. Вона потрібна під час планового обслуговування техніки, після втрати штатної деталі або для заміни пружини, що втратила правильну геометрію, має пошкоджені витки чи зачепи. Належно підібрана деталь дає змогу повернути вузол до передбаченої конструкцією комплектації без установлення випадкових аналогів.

Пружина має виту конструкцію та монтажні закінчення. Її довжина становить 175 мм, зовнішній діаметр — 44,5 мм, кількість витків — 13, маса — 533 г. За цими характеристиками зручно зіставити нову пружину з демонтованою. Для правильного вибору слід одночасно враховувати призначення, загальну форму, довжину, зовнішній діаметр, кількість витків, конфігурацію кінців і спосіб фіксації в посадкових точках.

Як правильно підібрати пружину

У роторній косарці можуть бути встановлені схожі зовні пружини, які належать до різних вузлів. Пружину запобіжника не варто плутати з пружиною натягувача: однакове позначення серії Z-069 не робить такі деталі взаємозамінними. Перед замовленням визначте місце встановлення знятого елемента, а потім порівняйте його з цією пружиною за габаритами та будовою монтажних закінчень.

Стару деталь бажано виміряти ще до початку монтажу нової. Перевірте загальну довжину 175 мм і зовнішній діаметр 44,5 мм, перерахуйте 13 витків та уважно зіставте форму обох зачепів. Огляньте демонтовану пружину з усіх боків: деформація, розтягнення, перекручування або пошкодження кінців можуть спотворити результат порівняння. Якщо використана деталь істотно змінила форму, оцінюйте не один окремий розмір, а сукупність зазначених параметрів і її розташування в механізмі.

Комплексна перевірка допоможе розрізнити кілька подібних елементів. Невідповідність довжини, діаметра, кількості витків або конфігурації зачепів може свідчити про інше виконання чи інше місце встановлення. Не намагайтеся усунути таку різницю підгинанням кінців, розтягуванням витків або ручною зміною довжини. Перероблену пружину складніше правильно закріпити, а зношені чи пошкоджені кріплення все одно потребуватимуть окремого ремонту.

Підготовка та встановлення

Заміну виконують лише на зупиненій техніці з дотриманням інструкції з обслуговування конкретної косарки. Перед монтажем очистьте місце встановлення від налиплої трави, інших забруднень і слідів старого мастила. Після очищення огляньте посадкові точки та кріплення. Їхній стан не повинен заважати правильному розміщенню пружини або змушувати встановлювати її з перекосом.

Під час монтажу розташуйте закінчення пружини у передбачених посадкових точках і простежте, щоб деталь не перекручувалася. Обидва кінці мають фіксуватися способом, закладеним у конструкції вузла. Якщо пружина не займає своє місце без зміни форми, ще раз перевірте її призначення, розміри, положення сусідніх компонентів і стан кріплень.

Після встановлення проконтролюйте розташування витків та обох зачепів. Забруднення посадкових місць або пошкодження точок кріплення не повинні спричиняти перекіс деталі. Послідовне звіряння довжини 175 мм, зовнішнього діаметра 44,5 мм, 13 витків і форми монтажних закінчень допомагає вибрати саме пружину запобіжника для Z-069 та акуратно відновити штатну комплектацію вузла.
