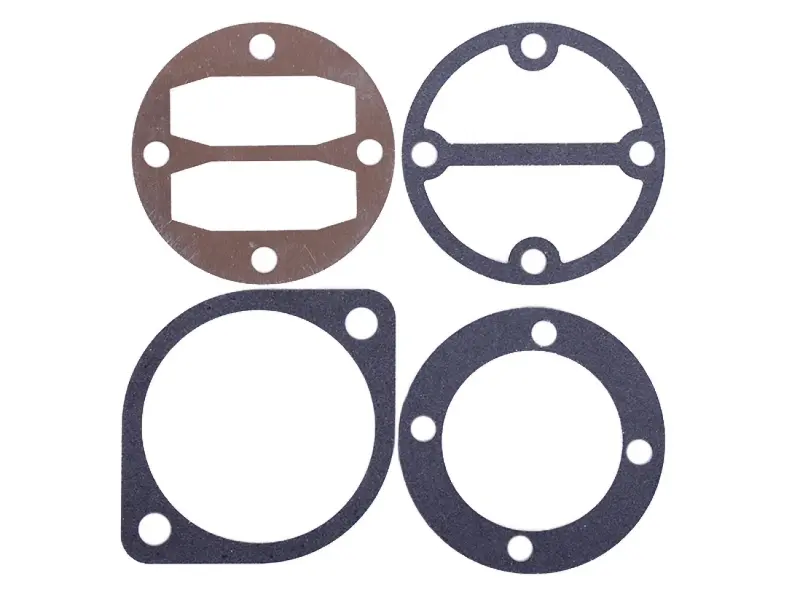

Комплект прокладок компресора тип 2, 4 шт.

Комплект прокладок компресора тип 2 — 4 деталі для обслуговування компресорної головки

Набір призначений для відновлення герметичних з’єднань після розбирання та ремонту компресорного блока. До комплекту входять чотири прокладки різної форми: під картер, під головку та дві під пластини. Це не чотири однакові кільця, а підібраний набір для кількох сполучених ділянок одного вузла. Різні контури, внутрішні отвори й розташування кріпильних отворів відповідають своїм місцям установлення.

Прокладки розміщуються між нерухомими поверхнями деталей компресора та перекривають проміжки в місцях з’єднання. Їхній стан впливає на щільність прилягання корпусу, головки та пластин. Заміна потрібна під час планового перебирання, після зняття головки або при виявленні пошкоджень старих ущільнень: розривів, продавлених ділянок, розшарування чи втрати початкової форми. Використання нового комплекту також допомагає уникнути повторного розбирання через прокладку, яка вже була обтиснута під час попереднього монтажу.

Склад комплекту

• Прокладка під картер — встановлюється на відповідному стику корпусу компресорного блока.
• Прокладка під головку — ущільнює площину з’єднання головки з розташованою нижче деталлю.
• Прокладка під пластину — розрахована на контур пластини та передбачені в ньому отвори.
• Друга прокладка під пластину — доповнює чотирикомпонентну схему комплекту типу 2.

Кожна деталь має власне положення, тому прокладки не можна переставляти лише за зовнішньою подібністю. Потрібно враховувати внутрішній отвір, кількість кріпильних отворів, відстані між ними та орієнтацію перемичок. Правильно розташована прокладка не перекриває передбачені канали й повністю спирається на сполучену площину.

Як перевірити сумісність

Позначення «тип 2» визначає варіант геометрії, але саме по собі не замінює перевірку за демонтованими деталями. Перед придбанням розкладіть старі прокладки та порівняйте з комплектом усі чотири контури. Перевірте форму зовнішнього краю, діаметр центральних отворів, кількість отворів, міжцентрові відстані й положення перемичок. Для круглих деталей важлива не лише загальна форма: навіть невелике зміщення отвору або відмінність внутрішнього вирізу може завадити складанню.

Якщо старе ущільнення зруйноване, його контур можна зіставити з посадковою площиною головки, картера чи пластини. Орієнтуватися лише на потужність, об’єм ресивера або зовнішній вигляд усього компресора недостатньо: подібні установки можуть комплектуватися головками з різною геометрією. Точна модель компресора у вхідних даних не зазначена, тому вирішальними критеріями залишаються конструкція насосного блока та збіг посадкових контурів.

Рекомендації зі встановлення

Перед монтажем видаліть залишки попередніх прокладок і забруднення, не пошкоджуючи площини деталей. Поверхні мають бути рівними та чистими, а отвори комплекту — суміщатися без розтягування, підрізання чи примусового зміщення. Кожну прокладку укладають у призначене для неї місце та перевіряють положення до затягування кріплення. Герметик застосовують лише тоді, коли це прямо передбачено інструкцією конкретного компресора.

Кріплення затягують рівномірно, дотримуючись порядку й зусилля, установлених виробником обладнання. Перекіс головки або пластини здатний нерівномірно обтиснути прокладку та погіршити прилягання. Після складання компресор спочатку перевіряють у роботі й оглядають зони з’єднань. Комплект типу 2 підходить для ремонту, під час якого потрібно замінити одразу чотири профільні прокладки відповідної конфігурації, зберігши штатне розташування деталей компресорної головки.
