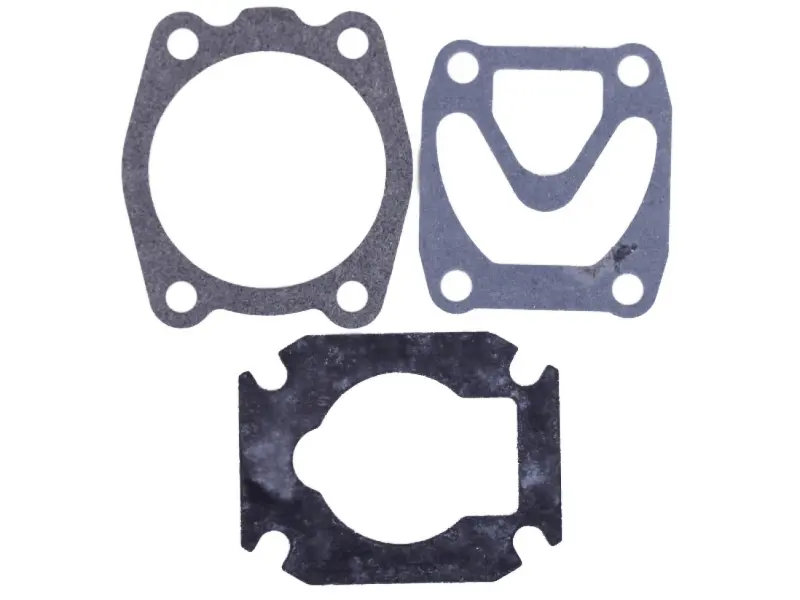

Комплект прокладок компресора, тип 1, 3 шт.

Комплект прокладок компресора тип 1

Комплект із трьох прокладок призначений для обслуговування рознімних з’єднань компресора. Деталі встановлюються між суміжними поверхнями корпусу компресорної головки, циліндрової частини або клапанної плити — конкретне розташування залежить від будови обладнання. Прокладки перекривають стик за заданим контуром, а передбачені отвори та внутрішні проходи залишають відкритими точки кріплення й канали.

До комплекту входять три прокладки різної форми. Таке виконання розраховане на послідовне складання кількох з’єднань одного компресорного блока. Кожна деталь має власний зовнішній контур, конфігурацію центрального отвору та розташування кріпильних точок. Тому набір добирають не лише за загальним позначенням «тип 1», а й за геометрією демонтованих деталей. Збігатися мають усі контури: зовнішні краї, внутрішні вікна, отвори під кріплення та ділянки навколо каналів.

Справне ущільнення потрібне для щільного з’єднання розібраних частин компресора. Підставою перевірити прокладки можуть бути витік повітря біля головки, зменшення продуктивності, сторонній шум у зоні стику або ознаки порушення герметичності після розбирання. Навіть невелике зміщення деталі під час складання здатне частково перекрити прохід чи залишити край з’єднання без ущільнення, тому точність добору та монтажу тут важливіша за загальну схожість комплектів.

Як перевірити сумісність

• Кількість деталей: набір містить три прокладки з різними контурами.
• Тип виконання: комплект належить до варіанта «тип 1»; це позначення потрібно враховувати разом із формою деталей.
• Зовнішня геометрія: прикладіть старі прокладки до шаблону та порівняйте краї, виступи, вирізи й заокруглення.
• Внутрішні проходи: центральні вікна мають повністю збігатися та не перекривати канали компресорного блока.
• Кріпильні точки: перевірте кількість отворів, їхній діаметр і міжцентрове розташування на кожній позиції.
• Посадкові поверхні: перед замовленням бажано виміряти довжину, ширину й товщину знятих деталей, адже одна назва компресора не означає однакову будову головки.

Якщо стара прокладка розірвана, її контур можна відновити, склавши фрагменти без розтягування. Додатково вимірюють саму площину з’єднання та відстані між центрами кріпильних отворів. Порівняння лише за великою круглою частиною недостатньо: вирішальними можуть бути невеликі бічні вирізи, форма внутрішнього каналу або положення кожного отвору.

Рекомендації зі встановлення

Перед розбиранням компресор від’єднують від живлення та повністю скидають тиск. Залишки попереднього ущільнення обережно видаляють з обох площин, не залишаючи фрагментів біля каналів і не пошкоджуючи поверхні. Місце з’єднання очищають від забруднень, після чого кожну прокладку укладають без перекосу, заломів і натягування. Усі отвори мають залишатися відкритими.

Кріплення затягують рівномірно, дотримуючись порядку та зусилля, визначених виробником конкретного компресора. Нерівномірне затягування може змістити прокладку або спричинити нещільність по краю. Додатковий герметизувальний склад застосовують лише тоді, коли це прямо дозволяє інструкція обладнання: невідповідний склад може потрапити до внутрішнього проходу.

Після складання з’єднання перевіряють під час першого запуску та повторно оглядають після нетривалої роботи. Комплект підходить для планового ремонту або повторного складання компресорного блока, коли потрібні саме три прокладки виконання «тип 1». Перед придбанням обов’язково зіставте весь набір зі знятими деталями: точну модель компресора для цієї позиції не зазначено.
