Прокладка кришки картера двигуна компресора К42

Прокладка кришки картера двигуна компресора К42

Прокладка призначена для встановлення між картером двигуна компресора серії К42 та його кришкою. Вона заповнює проміжок між суміжними площинами й допомагає герметизувати роз’єм після складання. Деталь обирають для планового обслуговування або ремонту, коли попереднє ущільнення втратило форму, пошкодилося під час розбирання чи вже не забезпечує щільного прилягання кришки.

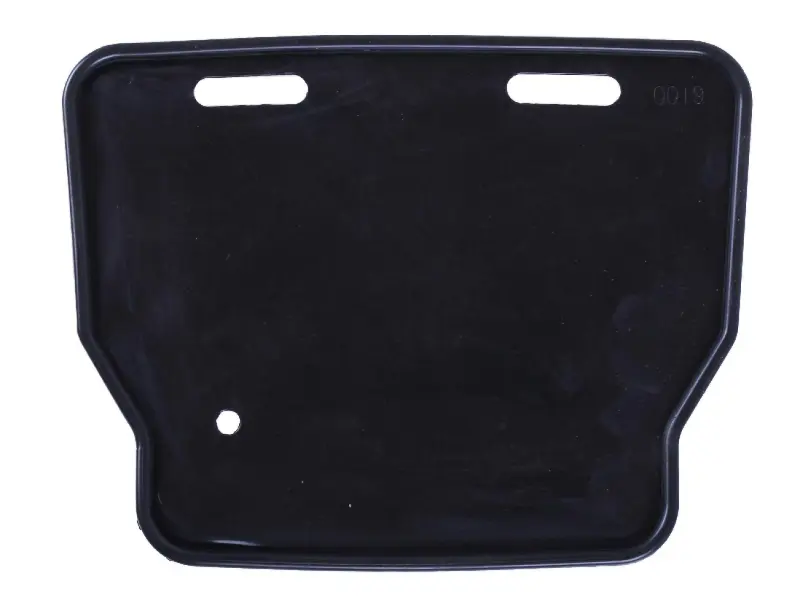

Модель має розміри 128 × 165 мм, висоту 4 мм і масу 21 г. Плоский корпус виконаний у чорному кольорі та повторює складний контур посадкової площини: широка верхня частина переходить у вужчу нижню, а вздовж периметра сформована крайка. Конструкція містить два довгасті отвори у верхній частині й один круглий отвір ближче до бічного краю. Таке розташування потрібно врахувати під час порівняння з розібраним з’єднанням: однакові загальні розміри без збігу контуру та всіх отворів не підтверджують сумісність.

Що перевірити перед вибором

• Серію компресора: прокладка належить до запчастин К42 Compressor; позначення К42 має відповідати агрегату, який обслуговується.
• Габарити: довжина деталі становить 128 мм, ширина — 165 мм, висота — 4 мм.
• Зовнішній контур: порівняйте форму верхньої та нижньої частин, бічні переходи й заокруглені кути зі старою прокладкою та посадковою площиною.
• Розташування отворів: мають збігтися два видовжені отвори зверху й окремий круглий отвір збоку.
• Стан суміжних деталей: кришка та картер не повинні мати залишків попереднього ущільнення, задирок або помітної деформації в зоні прилягання.

Коли потрібна заміна

Повторно встановлювати зняту прокладку ризиковано, якщо вона розірвана, продавлена, розтягнута, пересохла або відокремилася від поверхні з пошкодженням крайки. Підставою для обслуговування також є сліди порушення герметичності вздовж стику кришки та картера. Перед заміною варто оглянути весь периметр з’єднання: нова деталь усуває проблему ущільнення, але не виправляє викривлення кришки, пошкодження посадкової площини чи неправильне затягування кріплення.

Рекомендації зі встановлення

Роботу виконують на вимкненому й охололому компресорі. Після зняття кришки обидві суміжні поверхні очищають від фрагментів попередньої прокладки та забруднень, намагаючись не подряпати площини. Нову деталь укладають без перекосу й перевіряють, щоб її краї та отвори не перекривали передбачені проходи. Додаткові ущільнювальні засоби застосовують лише тоді, коли це передбачено інструкцією конкретного компресора.

Кришку встановлюють на місце без зміщення прокладки. Кріплення спочатку наживляють, а потім затягують поступово й рівномірно в послідовності, зазначеній виробником обладнання. Надмірне зусилля може продавити ущільнення або деформувати кришку, тому момент затягування потрібно брати з настанови до моделі, що обслуговується. Після складання перевіряють рівність стику вздовж усього периметра, а під час першого запуску контролюють відсутність ознак розгерметизації.

Ця прокладка підходить для ремонту компресора К42 за умови збігу розмірів, форми та розташування отворів. Перевірка всіх трьох ознак до розбирання допомагає заздалегідь підготувати потрібну деталь і відновити щільне з’єднання кришки з картером без повторного демонтажу.
