Паронітова прокладка глушника для розпилювача «Туман»

Прокладка глушника для розпилювача «Туман»

Паронітова прокладка призначена для ущільнення фланцевого з’єднання глушника на бензиновому розпилювачі «Туман». Вона встановлюється між суміжними поверхнями випускної частини двигуна та глушника, закриваючи проміжок навколо випускного каналу. Справне ущільнення допомагає утримувати відпрацьовані гази всередині передбаченого тракту та зберігати щільність з’єднання після складання.

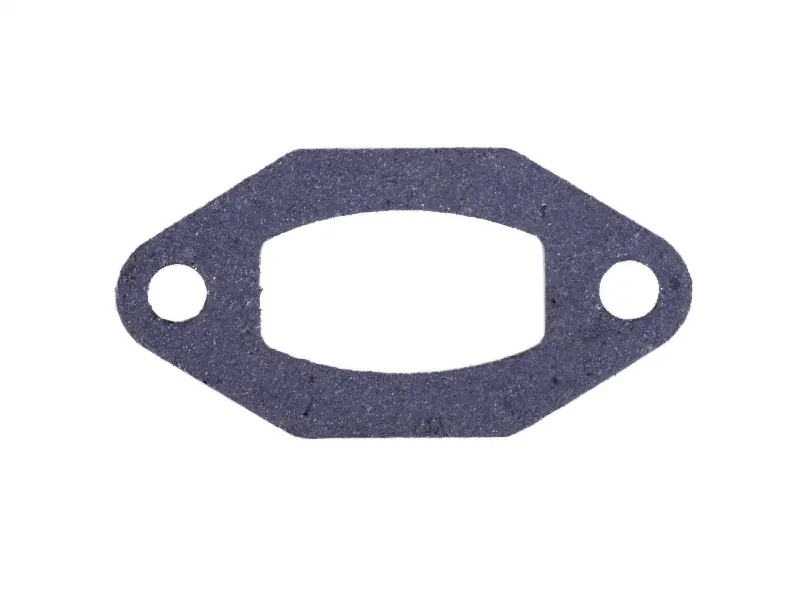

Деталь має пласку видовжену форму з центральним прохідним вікном і двома круглими отворами під кріплення. Така конфігурація розрахована на двоточкове фланцеве кріплення. Центральне вікно має повністю збігатися з випускним каналом, а кріпильні отвори — без зміщення поєднуватися зі шпильками або болтами. Міжцентрова відстань становить 44 мм, товщина матеріалу — 2,1 мм. Ці параметри потрібно враховувати разом із зовнішнім контуром: однакове призначення прокладок ще не означає однакової посадки.

Що перевірити під час вибору

• Призначення: прокладка використовується у з’єднанні глушника бензинового розпилювача, а не в карбюраторі чи інших місцях двигуна.
• Розташування кріплення: відстань між центрами двох отворів має відповідати значенню 44 мм.
• Товщина: передбачена паронітова пластина завтовшки 2,1 мм; варіант із помітно іншою товщиною може змінити посадку з’єднуваних деталей.
• Форма проходу: центральне вікно виконане видовженим і після встановлення не повинно перекривати випускний канал.
• Зовнішній контур: видовжені бічні частини охоплюють обидва кріпильні отвори та мають розміщуватися на площині фланця без загинів.

Перед замовленням порівняйте прокладку зі знятою деталлю та самим посадковим місцем. Перевіряти потрібно не один розмір, а весь набір ознак: кількість отворів, відстань між ними, обриси центрального вікна, зовнішню форму й товщину. Особливо уважно добирають деталь для техніки, що випускалася в кількох модифікаціях: подібні прокладки для бензинових обприскувачів можуть мати іншу міжцентрову відстань і не є взаємозамінними.

Установлення та обслуговування

Монтаж виконують на зупиненому й повністю охололому двигуні. Після зняття глушника з обох суміжних площин видаляють залишки попередньої прокладки та забруднення. Поверхні оглядають: на них не повинно залишатися фрагментів старого ущільнення, які заважають новій деталі прилягати по всьому контуру. Прокладку розміщують без перегинів, поєднують кріпильні отвори та перевіряють, щоб її край не виступав усередину випускного проходу.

Кріплення затягують рівномірно, зберігаючи правильне положення глушника та не допускаючи перекосу фланця. Конкретне зусилля затягування визначають за інструкцією до розпилювача, який обслуговується. Надмірне зусилля здатне продавити листову прокладку, а нерівномірне затягування залишає ділянку з недостатнім притиском. Після складання з’єднання перевіряють на відсутність слідів прориву газів і послаблення кріплення.

Підставою для заміни є розрив, викришування країв, стійка деформація, прогар або втрата цілісності навколо центрального вікна та кріпильних отворів. Повторно встановлювати пошкоджену чи сильно обтиснуту деталь не слід: вона вже не забезпечує рівномірного контакту між площинами. Ця прокладка підходить для ремонту розпилювача «Туман» за умови збігу форми посадкового місця, міжцентрової відстані 44 мм і товщини 2,1 мм.
