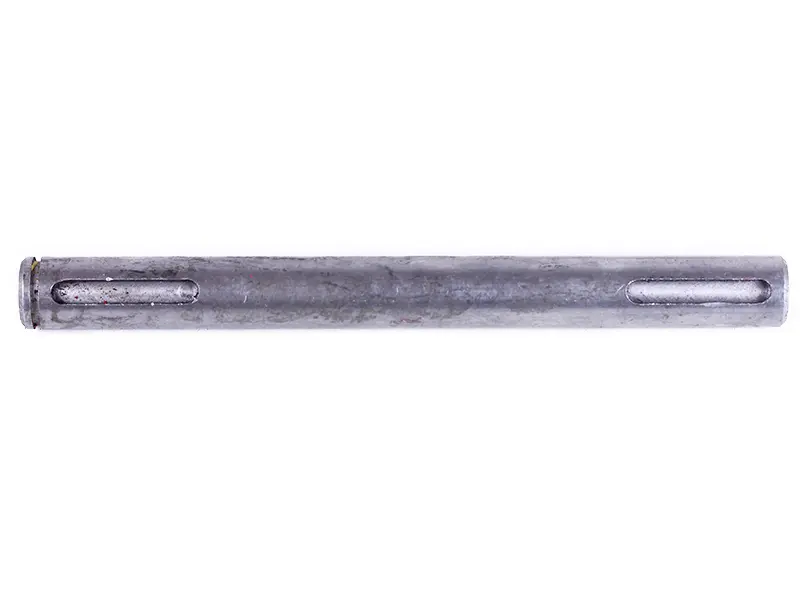

Первинний приводний вал Z069 для роторної косарки WIRAX

Первинний приводний вал Z069 для роторної косарки WIRAX

Первинний приводний вал Z069 призначений для ремонту приводного механізму роторної косарки WIRAX Z-069. Деталь використовують для планової заміни або відновлення вузла, якщо встановлений вал пошкоджений, деформований чи має виробіток. Його загальна довжина становить 262 мм, діаметр — 25 мм, вага — 980 г. Конструкцією передбачені ділянка під шпонку завширшки 8 мм і проточка під стопор завширшки 2,75 мм.

Призначення та будова

Вал є складовою привода косарки, тому під час заміни важливі модель техніки та точний збіг посадкових параметрів. Шпонкова ділянка забезпечує передбачене конструкцією з’єднання у вузлі, а проточка дає змогу зафіксувати деталь стопорним елементом. Розміри цих зон впливають на складання та правильне положення вала після монтажу.

Запчастина розрахована на роторну косарку WIRAX серії Z-069. Для добору потрібно врахувати позначення Z069 та обов’язково порівняти фактичні розміри з демонтованим валом. Це особливо актуально для косарок, які вже ремонтували або в приводі яких раніше замінювали суміжні компоненти.

Основні параметри

• застосування — привод роторної косарки WIRAX Z-069;
• тип деталі — первинний приводний вал;
• загальна довжина — 262 мм;
• діаметр — 25 мм;
• ширина ділянки під шпонку — 8 мм;
• ширина проточки під стопор — 2,75 мм;
• вага — 980 г.

Як перевірити відповідність

Перед замовленням очистьте зняту деталь та виміряйте її загальну довжину й діаметр. Окремо перевірте ширину шпонкової зони та проточки під стопор. Також потрібно зіставити розташування пазів і передбачений спосіб утримання вала. Добирати запчастину лише за зовнішньою схожістю не варто: подібні деталі можуть мати інший посадковий діаметр, довжину або конфігурацію фіксувальних ділянок, що завадить правильно скласти вузол.

Якщо на старому валу помітні виробіток чи деформація, огляньте шпонку, стопорний елемент, посадкові місця та компоненти, які з ним з’єднуються. Така перевірка допомагає оцінити стан усього місця спряження до монтажу й зменшує ризик повторного розбирання привода після заміни. Відповідність визначають за сукупністю параметрів: застосуванням для WIRAX Z-069, довжиною 262 мм, діаметром 25 мм, шпонковою ділянкою 8 мм і стопорною проточкою 2,75 мм.

Встановлення

Вал установлюють за схемою конкретної косарки. Під час складання необхідно проконтролювати його положення, правильну посадку шпонки та надійну фіксацію передбаченим стопорним елементом. Деталь має зайняти штатне положення без порушення взаємного розташування суміжних компонентів.

Під час ремонту варто приділити увагу з’єднанням, які могли зазнати пошкодження разом зі старим валом. Стан посадкових поверхонь, шпонки та стопорного елемента потрібно оцінити до остаточного складання. Ретельне порівняння розмірів перед придбанням і контроль фіксації під час монтажу дають змогу правильно відновити привод роторної косарки WIRAX Z-069.
