Поршень для компресора, 90 мм

Поршень для повітряного компресора діаметром 90 мм

Поршень призначений для ремонту нагнітальної частини поршневого повітряного компресора. Усередині циліндра він здійснює зворотно-поступальні рухи: під час ходу вниз до циліндра надходить повітря, а під час зворотного ходу його об’єм зменшується і тиск підвищується. Справна взаємодія поршня, циліндра та поршневих кілець необхідна для нормальної продуктивності компресорної головки.

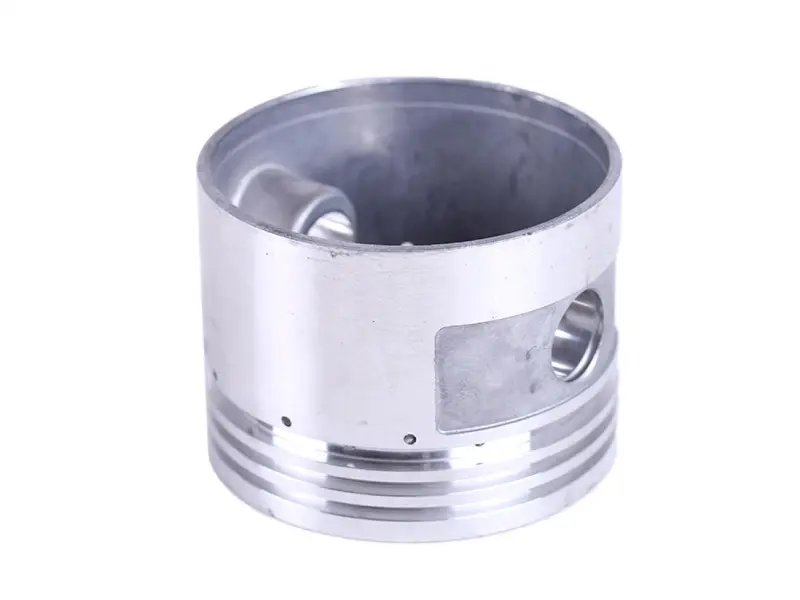

Деталь має циліндричну форму, отвори під поршневий палець і три кільцеві канавки в нижній частині. На спідниці передбачене велике бічне вікно. Така геометрія потребує точного збігу з циліндром, шатуном, пальцем і кільцями конкретної компресорної головки. Позначення 90 мм стосується зовнішнього діаметра поршня, проте одного діаметра недостатньо для впевненого підбору.

Що перевірити перед замовленням

Поршні однакового діаметра можуть відрізнятися загальною висотою, положенням осі пальця, діаметром отвору, шириною та розташуванням канавок, формою днища і спідниці. Навіть невелика невідповідність здатна перешкодити складанню, порушити положення поршня в циліндрі або зробити непридатними наявні кільця. Тому нову деталь потрібно зіставити зі знятим поршнем і параметрами компресорного блока.

• Зовнішній діаметр: номінальне значення цієї позиції — 90 мм; його зіставляють із циліндром і фактичним розміром попереднього поршня.
• Повна висота: вимірюється від верхньої поверхні днища до нижнього краю спідниці.
• Посадка пальця: перевіряються діаметр отвору, довжина пальця та положення його осі відносно днища.
• Канавки для кілець: необхідно порівняти їхню кількість, ширину, глибину та взаємне розташування.
• Форма деталі: контури днища, спідниці й бічного вікна мають відповідати поршню, який замінюється.
• Суміжні компоненти: окремо перевіряються циліндр, поршневі кільця, палець, стопорні деталі та шатун.

Коли потрібна заміна

Підставою для дефектування стають задири на бічній поверхні, помітне зношення спідниці або кільцевих канавок, пошкодження отворів під палець, тріщини, деформація та надмірний проміжок у циліндрі. Такі дефекти заважають кільцям належно ущільнювати простір над поршнем і можуть супроводжуватися зниженням продуктивності, стороннім механічним шумом або нестабільною роботою компресорної головки. Перед ремонтом необхідно оцінити не лише поршень, а й стан дзеркала циліндра, кілець та пальця: встановлення нової деталі в пошкоджений циліндр не усуває причину прискореного зношення.

Рекомендації зі встановлення

Складання виконують після очищення внутрішніх поверхонь і перевірки всіх спряжених деталей. Кільця мають відповідати канавкам поршня та діаметру циліндра, вільно рухатися у передбачених посадкових місцях без заклинювання і встановлюватися з правильною орієнтацією. Поршневий палець добирають за посадковим діаметром і довжиною, а його фіксатори встановлюють у призначені для них пази.

Під час монтажу потрібно не пошкодити крайки кілець і поверхню циліндра. Після з’єднання з шатуном перевіряють вільний хід механізму вручну: заїдання, перекіс або контакт днища з іншими деталями неприпустимі. Перед запуском компресорної головки слід завершити складання за технічною документацією конкретної моделі та переконатися, що всі з’єднання встановлені у штатне положення.

Ця позиція підходить для ремонту компресора лише за повного збігу геометрії. Якщо попередній поршень недоступний для порівняння, параметри уточнюють за моделлю компресорної головки та розмірами циліндро-поршневої групи. Такий підхід допомагає вибрати деталь, яка коректно взаємодіє з кільцями, пальцем, шатуном і циліндром.
