Корпус муфти зчеплення MFC, 2 струмки

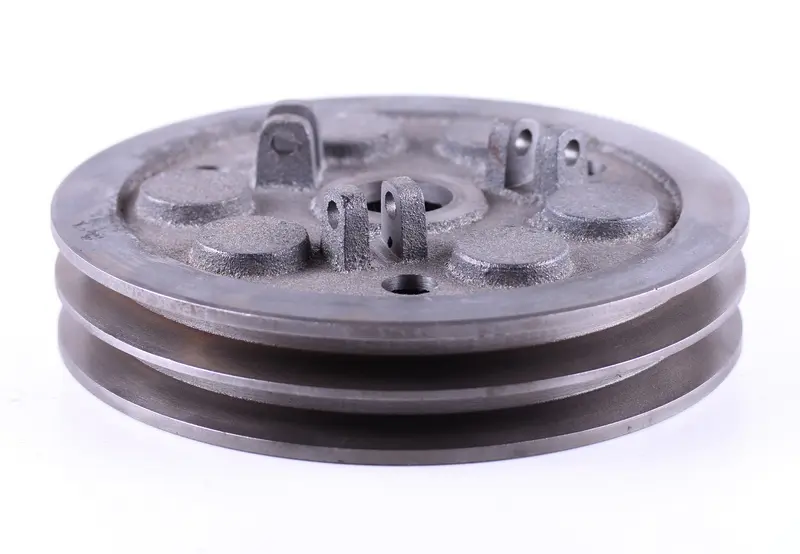

Корпус муфти зчеплення MFC із двома струмками

Корпус призначений для ремонту пасового зчеплення дизельного мотоблока або мототрактора з механізмом типу MFC. Деталь установлюється у трансмісії та слугує основою для розміщення підшипника й суміжних компонентів муфти. Два струмки розраховані на клинові паси профілю B. Така конфігурація застосовується у приводі, де обертання від двигуна передається до трансмісії через пару пасів.

Це порожній корпус, а не муфта зчеплення в зборі. Підшипник, фрикційний диск та інші деталі механізму потрібно добирати окремо або переставляти лише після перевірки їхнього стану. Корпус виготовлений із чавуну. У центральній частині передбачене посадкове місце діаметром 55 мм під підшипник 6006RS. Кругла форма, два пасові струмки та розташовані з внутрішнього боку вушка з отворами визначають положення деталі відносно інших компонентів зчеплення.

Що врахувати під час добору

Позначення MFC охоплює деталі для кількох виконань сільськогосподарської техніки, тому лише назви моделі двигуна недостатньо. Перед замовленням зіставте корпус із демонтованою деталлю та конструкцією встановленої муфти. Основними критеріями є кількість струмків, профіль застосовуваних пасів, посадка під підшипник, загальна форма корпусу, розташування вушок і кріпильних отворів.

• Кількість струмків: два; вона має відповідати пасовій схемі конкретного привода.
• Профіль пасів: B; водночас перевірте ширину, робочу довжину та стан обох пасів.
• Посадка під підшипник: діаметр 55 мм, передбачений для типорозміру 6006RS.
• Виконання деталі: порожній корпус без зібраного комплекту муфти.
• Призначення: трансмісія дизельних мотоблоків і мототракторів із сумісним зчепленням MFC.

Додатково порівняйте зовнішній діаметр, загальну ширину, глибину струмків, винос пасової частини та взаємне положення кріплень. Ці параметри впливають на суміщення шківів і положення пасів. Навіть за однакового позначення техніки зчеплення може відрізнятися залежно від модифікації та року складання, тому надійніше орієнтуватися на геометрію знятого корпусу й будову всього механізму.

Коли корпус потребує заміни

Підставою для ремонту є тріщини, відколи, деформація, помітне биття, пошкодження пасових канавок або ослаблена посадка підшипника. Зношені струмки погіршують контакт із пасами та можуть спричиняти їх нерівномірний рух. Розбите посадкове місце не утримує підшипник із потрібною точністю, через що виникають люфт, шум і відхилення обертової деталі від осі. Перед установленням нового корпусу слід визначити причину пошкодження, щоб дефект не повторився.

Рекомендації щодо встановлення

Під час розбирання перевірте підшипник, паси, фрикційний диск, кріплення та спряжені поверхні. Деталі з люфтом, тріщинами, слідами перегрівання або вираженим зношенням не варто повертати до зібраного механізму. Посадкові поверхні очищають від забруднень і залишків старого мастила, а підшипник установлюють придатним інструментом без перекосу та ударного навантаження через тіла кочення.

Після складання переконайтеся, що корпус обертається вільно, не торкається сусідніх деталей, а обидва паси розміщені у своїх струмках і рухаються без бокового зміщення. Співвісність шківів і натяг пасів налаштовують відповідно до інструкції конкретної техніки. Першу перевірку виконують на малих обертах без підвищеного навантаження, контролюючи відсутність биття, стороннього шуму та нагрівання. Правильний добір корпусу за посадкою, пасовою геометрією і кріпленнями допомагає відновити штатну роботу зчеплення без перероблення суміжних деталей.
