Корпус зубчастої пари 90° для роторної косарки KRO 900

Корпус зубчастої пари 90° для косарки KRO 900

Корпус призначений для ремонту кутової передачі роторної косарки KRO 900. Усередині нього розміщується зубчаста пара, що працює в зоні повороту передачі на 90°. Деталь фіксує компоненти механізму в заданому положенні та утворює жорстку основу для їх установлення. Такий корпус потрібний під час відновлення косарки після механічного пошкодження, зношення посадкових ділянок або порушення геометрії штатної деталі.

Призначення та конструкція

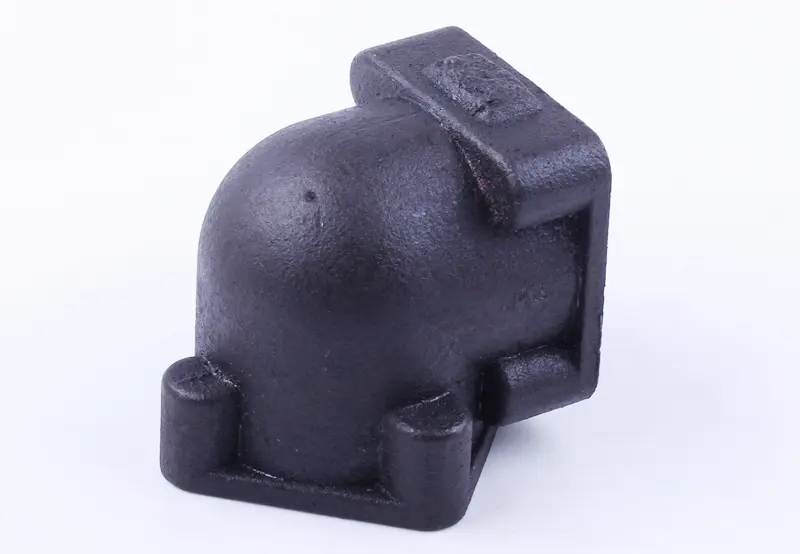

Корпус виготовлений із чавуну та має форму литої деталі із заокругленою закритою частиною, опорною основою і кріпильними припливами. Конфігурація розрахована на встановлення в кутовій передачі моделі KRO 900. Міжболтова відстань кріплення становить 46 мм, передбачена різьба M16. Ці параметри є основними контрольними точками під час добору, адже зовні подібні корпуси для інших передач можуть відрізнятися розташуванням отворів, посадковою геометрією та способом з’єднання із суміжними деталями.

Підтверджені параметри

• Тип деталі: корпус зубчастої пари кутового виконання.
• Кут виконання: 90°.
• Застосування: роторна косарка KRO 900.
• Матеріал: чавун.
• Міжболтова відстань: 46 мм.
• Різьба: M16.

Коли корпус потребує заміни

Підставою для ремонту є тріщини, відколи, деформація основи, пошкодження різьби або помітне зношення ділянок, у яких установлюються суміжні деталі. Корпус також перевіряють у разі появи стороннього шуму, збільшеного люфту чи перекосу передачі. Причину несправності визначають після розбирання: такі ознаки можуть бути пов’язані не лише з корпусом, а й зі станом шестерень, валів, кріплення та інших компонентів механізму.

Повторно збирати передачу з деформованим корпусом не варто. Порушена геометрія змінює взаємне положення деталей зубчастої пари, ускладнює правильну посадку та може спричинити нерівномірну роботу передачі. Новий корпус дає змогу відновити штатне розташування компонентів за умови справності інших деталей і монтажу без перекосу.

Як перевірити сумісність

Перед замовленням переконайтеся, що ремонтується саме корпус кутової зубчастої пари роторної косарки KRO 900, а не корпус приводу, ліва, права чи середня частина трансмісії. У конструкції цієї косарки застосовано кілька різних корпусних деталей, тому належність до однієї моделі не робить їх взаємозамінними. Порівняйте форму основи й заокругленої частини, розташування кріпильних припливів, міжболтовий розмір 46 мм, різьбу M16 та посадкові ділянки зі знятим корпусом. Якщо косарку раніше ремонтували або її комплектацію змінювали, особливо ретельно перевірте фактичну конфігурацію встановленої передачі.

Рекомендації щодо встановлення

Монтаж виконують на очищеному механізмі після перевірки суміжних компонентів. До складання огляньте шестерні, вали, кріплення та посадкові поверхні: установлення нового корпусу разом зі зношеними чи деформованими деталями не усуває початкову причину люфту та шуму. Корпус має прилягати до місця кріплення без хитання і примусового усунення перекосу затягуванням болтів. Різьбові з’єднання затягують рівномірно, а тип мастильного матеріалу, послідовність складання та регулювання передачі визначають за технічною документацією косарки.

Після монтажу механізм спочатку прокручують вручну та перевіряють вільний рух, відсутність заїдання й незвичного люфту. Далі виконують коротку перевірку без навантаження та повторно оглядають з’єднання. Правильний добір корпусу за моделлю, розмірами й геометрією допомагає повернути кутовій передачі KRO 900 коректне взаємне положення деталей і підготувати роторну косарку до подальшої експлуатації.
