Корпус вертикальної трансмісії L-223 мм для роторної косарки KRE 1100 AMG

Корпус вертикальної трансмісії KRE 1100 завдовжки 223 мм

Корпус призначений для вертикальної ділянки трансмісії роторної косарки KRE 1100. Деталь є нерухомою основою для розміщення компонентів механізму та з’єднання суміжних частин приводу. Її встановлюють під час ремонту косарки, якщо штатний корпус деформований, пошкоджений або вже не забезпечує правильного взаємного положення розташованих у ньому деталей.

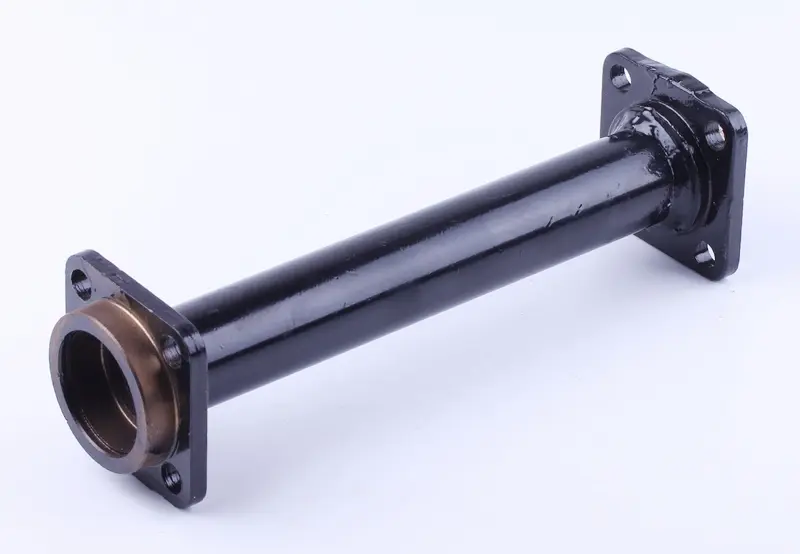

Конструкція має вигляд подовженого трубчастого корпусу з кріпильними фланцями на обох кінцях. У фланцях передбачені отвори для приєднання до сусідніх деталей, а торцеві частини утворюють посадкові місця трансмісії. Така форма дає змогу закріпити вертикальну секцію в заданому положенні та зберегти співвісність з’єднаних компонентів. Зовнішня поверхня має чорне покриття. Номінальна довжина корпусу становить 223 мм.

Що врахувати під час підбору

Позначення KRE 1100 і довжина 223 мм є основними, але не єдиними критеріями сумісності. У роторних косарках застосовуються схожі корпуси різної довжини та призначення: вертикальні, верхні, ліві, праві й корпуси приводу ножа. Подібна форма не підтверджує взаємозамінність, тому перед замовленням потрібно визначити положення деталі в трансмісії та зіставити її з демонтованим корпусом.

• Призначення: вертикальний корпус трансмісії роторної косарки KRE 1100.
• Довжина: 223 мм; показник потрібно порівнювати з повною довжиною знятої деталі за однаковою схемою вимірювання.
• Приєднання: необхідно звірити форму обох фланців, розташування кріпильних отворів і відстані між ними.
• Посадкові зони: порівнюються внутрішні діаметри, глибина посадки та конфігурація торців.
• Положення в механізмі: корпус розрахований саме на вертикальну секцію, а не на суміжні частини трансмісії.

Для перевірки стару й нову деталі розміщують в однаковому положенні та послідовно порівнюють довжину, контури фланців, отвори, торцеві посадки й напрямок установлення. Окремо слід переконатися, що на косарці не використовується інша версія або корпус завдовжки 242 мм: така позиція також зустрічається серед деталей KRE 1100, проте має інший розмір і не підбирається лише за назвою моделі.

Коли корпус потребує заміни

Причиною для заміни можуть бути тріщини, викривлення трубчастої частини, пошкодження фланців, вироблення посадкових місць або неможливість щільно закріпити корпус. Такі дефекти здатні порушити взаємне положення валів, підшипників і шестерень, спричинити люфт, сторонній шум та нерівномірне обертання. Новий корпус усуває наслідки пошкодження лише за справного стану спряжених компонентів, тому під час розбирання варто перевірити вал, підшипники, шестерні та кріплення.

Установлення та перевірка після ремонту

Монтаж виконують на очищених спряжених поверхнях. До остаточного затягування корпус установлюють без перекосу, перевіряють збіг усіх отворів і вільне розміщення з’єднаних деталей. Не можна стягувати кріпленням фланці, що не збігаються, або підганяти корпус ударами: це може пошкодити геометрію посадок. Тип кріплення, послідовність затягування та використання мастильних чи ущільнювальних матеріалів визначають відповідно до будови конкретної косарки й настанов з її обслуговування.

Після складання механізм спочатку прокручують вручну та перевіряють відсутність заїдання, надмірного опору й бічного люфту. Далі контролюють надійність з’єднань і роботу трансмісії без підвищеного шуму. Точне зіставлення корпусу завдовжки 223 мм зі знятою деталлю допомагає відновити вертикальну секцію KRE 1100 без помилкового встановлення схожої за формою модифікації.
