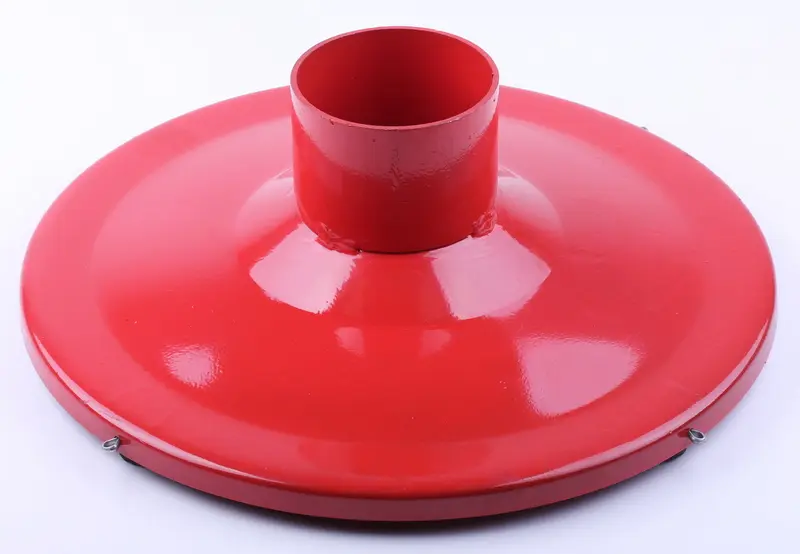

Диск з ножами тип 1 для редукторної косарки KRE 1100

Диск з ножами тип 1 для KRE 1100

Диск тип 1 установлюється в різальний апарат редукторної роторної косарки KRE 1100 / T1100 з приводом від вала відбору потужності. Він отримує обертання від редуктора та слугує робочою основою для ножів. Деталь комплектується ножами й підходить для відновлення вузла, якщо попередній диск деформувався, має пошкодження посадкової частини, зношені місця кріплення ножів або порушену геометрію після контакту з перешкодою.

Диск виконаний у формі круглої тарілки з центральною втулкою для встановлення на вал тарілки. Його діаметр становить 332 мм, загальна висота — 115 мм, маса — 2150 г. Розмір захисту вала — 82/88 мм, посадковий розмір під вал тарілки перебуває в межах 13–16 мм. Усі наведені параметри стосуються саме виконання тип 1.

Справний диск забезпечує правильне розташування ножів і стабільну роботу різального вузла. Якщо тарілка деформована, посадкова частина пошкоджена або місця кріплення ножів помітно зношені, деталь слід оцінювати як повноцінний робочий елемент механізму, а не лише як основу для кріплення. Заміна диска дає змогу відновити штатне положення ножів за умови правильного добору та монтажу.

Основні параметри

• застосування — редукторна роторна косарка KRE 1100 / T1100;
• виконання — тип 1;
• діаметр дискової тарілки — 332 мм;
• загальна висота — 115 мм;
• маса — 2150 г;
• розмір захисту вала — 82/88 мм;
• посадковий розмір під вал тарілки — 13–16 мм;
• диск комплектується ножами.

Як правильно підібрати диск

Для KRE 1100 передбачені диски різних типів, тому самої моделі косарки для вибору недостатньо. Перед купівлею порівняйте демонтовану деталь із виконанням тип 1: перевірте форму та посадкову частину, діаметр 332 мм, висоту 115 мм, розмір захисту вала 82/88 мм, посадковий розмір 13–16 мм і спосіб установлення ножів. Це допоможе відрізнити потрібну деталь від диска тип 2.

Порівняння потребує особливої уваги, якщо косарку вже ремонтували. У різальному вузлі могли раніше замінити окремі деталі, тому орієнтуватися потрібно на фактичне виконання встановленого диска та розміри його з’єднання з валом тарілки. Під час планового ремонту також оцініть стан ножів і місць їх кріплення: пошкодження чи нерівномірне зношення ножів необхідно врахувати в загальному обслуговуванні вузла.

Установлення та перевірка

Перед монтажем очистьте вал і посадкове місце від забруднень. Огляньте сполучені поверхні та переконайтеся, що на них немає помітного виробітку, який може завадити правильному встановленню. Одночасно перевірте кріплення й ножі, адже вони працюють разом із диском у складі одного різального механізму.

Установіть диск на штатне місце без перекосу та перевірте правильність закріплення ножів. Після складання переконайтеся, що обертанню деталі нічого не заважає. Такий порядок підходить як для планового відновлення різального апарата KRE 1100 / T1100, так і для ремонту після пошкодження або заміни диска з порушеною геометрією.
