Крильчатка равлика розсіювача «Туман», 240 мм

Крильчатка равлика розсіювача «Туман»

Крильчатка призначена для формування повітряного потоку всередині равлика розсіювача. Під час обертання вигнуті лопаті захоплюють повітря та спрямовують його до розпилювального каналу, забезпечуючи роботу повітряної частини апарата. Деталь застосовують під час ремонту розсіювачів туману, коли штатне колесо деформоване, пошкоджене або більше не може вільно обертатися в корпусі.

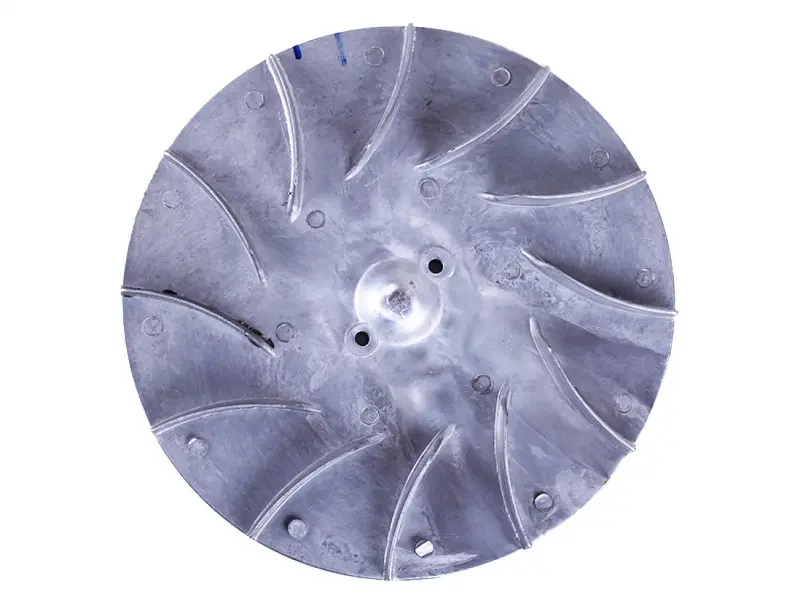

Кругла крильчатка виготовлена з алюмінієвого сплаву. Її зовнішній діаметр становить 240 мм, внутрішній діаметр — 22 мм, а загальна висота — 45 мм. Міжцентрова відстань кріплення дорівнює 45 мм, маса деталі — 440 г. На диску розташовані профільовані лопаті, а в центральній зоні передбачено два кріпильні отвори. Таке виконання потрібно враховувати під час порівняння нової деталі зі знятою крильчаткою та відповідною частиною приводу.

Основні параметри

• Призначення: крильчатка равлика розсіювача туману.
• Матеріал: алюмінієвий сплав.
• Зовнішній діаметр: 240 мм.
• Внутрішній діаметр: 22 мм.
• Міжцентрова відстань кріплення: 45 мм.
• Загальна висота: 45 мм.
• Маса: 440 г.

Як правильно підібрати крильчатку

Під час вибору недостатньо орієнтуватися лише на загальну назву розсіювача. У різних версій техніки можуть відрізнятися діаметр колеса, висота, посадкова частина та розташування кріплення. Перед замовленням виміряйте зовнішній і внутрішній діаметри старої крильчатки, відстань між центрами кріпильних отворів та повну висоту деталі. Додатково порівняйте напрямок і форму лопатей, розташування центральної посадкової зони та конфігурацію поверхні, повернутої до корпусу равлика.

Окремо перевірте вільний простір усередині корпусу. Крильчатка діаметром 240 мм і висотою 45 мм має розміщуватися без торкання стінок, кришки та інших деталей. Збіг лише одного розміру не підтверджує сумісність: посадка діаметром 22 мм і міжцентрова відстань 45 мм також повинні відповідати наявному кріпленню. Якщо стара деталь розколота або сильно деформована, розміри краще звіряти не за пошкодженим краєм, а за корпусом, кріпленням і вцілілими ділянками.

Заміна та перевірка після встановлення

Перед монтажем очистьте внутрішню порожнину равлика й посадкову поверхню від забруднень та уламків попередньої крильчатки. Перевірте кріплення і стан сполучених деталей: перекошена посадка може спричинити биття, сторонній шум та контакт лопатей із корпусом. Деталь установлюють без підрізання лопатей, розсвердлювання отворів або зміни центральної частини, адже такі доробки порушують геометрію обертання.

Після закріплення обережно прокрутіть крильчатку вручну та переконайтеся, що вона вільно проходить повний оберт без заїдання і торкання равлика. Потім зберіть корпус і виконайте коротку перевірку роботи розсіювача. Рівномірне обертання без вираженої вібрації та стороннього шуму свідчить про правильну посадку. Якщо биття зберігається, потрібно повторно перевірити кріплення, стан приводу та відповідність усіх посадкових розмірів.

Ця крильчатка підходить для планового ремонту повітряної частини розсіювача «Туман», коли потрібна деталь із зовнішнім діаметром 240 мм, внутрішнім діаметром 22 мм, висотою 45 мм і міжцентровою відстанню кріплення 45 мм. Точне порівняння зазначених параметрів зі старою деталлю допомагає вибрати належну конфігурацію та уникнути повторного розбирання корпусу.
