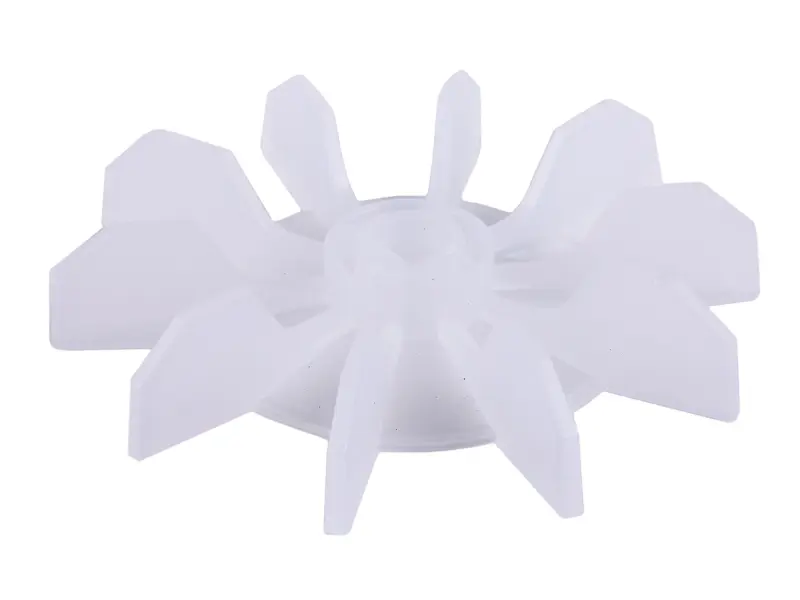

Крильчатка охолодження електродвигуна компресора (42)

Крильчатка охолодження електродвигуна компресора (42)

Крильчатка призначена для створення повітряного обдування електродвигуна компресора. Під час обертання розташовані по колу лопаті формують спрямований потік повітря, який проходить уздовж охолоджуваних поверхонь двигуна та допомагає відводити тепло, що виникає в процесі роботи. Деталь використовують під час ремонту компресора, якщо штатний вентилятор пошкоджений, деформований, ненадійно тримається на валу або вже не може обертатися без контакту із сусідніми частинами.

Призначення та конструкція

Крильчатка має цілісну форму з центральною маточиною та системою радіально розташованих лопатей. Маточина слугує для встановлення на вал, а форма й розміщення лопатей забезпечують створення повітряного потоку. Позначення «42» ідентифікує цей різновид крильчатки, проте його не варто самостійно тлумачити як підтверджений розмір. Для підбору потрібно орієнтуватися на фактичну геометрію демонтованої деталі та місце її встановлення в конкретному компресорі.

Справна крильчатка повинна вільно розміщуватися всередині захисного кожуха із зазором по всьому колу. Її зовнішній діаметр не може перевищувати внутрішній простір кожуха. Так само важлива посадкова частина: отвір маточини має відповідати валу за діаметром, формою та способом фіксації. Навіть за схожого розташування лопатей крильчатки можуть відрізнятися посадкою, висотою маточини, загальною шириною та положенням відносно корпусу двигуна.

Що перевірити перед вибором

• Посадковий розмір: виміряйте діаметр вала та внутрішній отвір знятої крильчатки в кількох точках, щоб уникнути помилки через зношення або деформацію.
• Тип посадки: порівняйте форму отвору, наявність плоскої грані, паза, втулки чи іншого конструктивного рішення, передбаченого на старій деталі.
• Зовнішній габарит: зіставте повний діаметр по краях лопатей із доступним простором під кожухом.
• Положення маточини: перевірте її висоту, глибину посадки та відстань від площини лопатей до торця вала. Від цього залежить розташування крильчатки після монтажу.
• Геометрія лопатей: порівняйте їхню кількість, нахил, довжину та напрямок. Ці параметри впливають на подавання повітря й мають відповідати штатній конструкції компресора.

Підбирати деталь лише за загальним діаметром недостатньо. Крильчатка може поміститися під кожухом, але не підійти до вала або опинитися зміщеною відносно передбаченого положення. Для точного вибору зніміть стару деталь без пошкодження посадкового місця, очистьте її та зіставте основні розміри. Якщо стара крильчатка зруйнована, виміряйте вцілілу маточину й вільний простір усередині кожуха, а також перевірте конструкцію кінця вала.

Установлення та перевірка після ремонту

Перед монтажем компресор від'єднують від джерела живлення та чекають повної зупинки обертових частин. Вал і посадковий отвір очищають від пилу, уламків старої деталі та інших забруднень. Крильчатку встановлюють без перекосу й ударного навантаження на лопаті. Спосіб фіксації має повторювати штатне рішення компресора; довільно розточувати маточину, нагрівати її або додавати невідповідні прокладки не слід.

Після встановлення крильчатку обережно прокручують вручну та перевіряють проміжок до кожуха по всьому колу. Лопаті не повинні торкатися корпусу, кріплень або проводів. Потім кожух повертають на місце та переконуються, що він не змінив положення деталі. Під час першого запуску варто звернути увагу на сторонній шум, зачіпання й помітну вібрацію. Якщо обертання нерівномірне, компресор потрібно зупинити та повторно перевірити посадку, стан вала і центрування.

Крильчатка (42) придатна для ремонту лише за умови збігу посадкової частини та всієї монтажної геометрії. Ретельне порівняння зі знятою деталлю допомагає зберегти передбачене обдування двигуна й уникнути контакту вентилятора з кожухом під час роботи.
