Повітряний фільтр для компресора М32×1,5, тип 2

Повітряний фільтр для компресора М32×1,5, тип 2

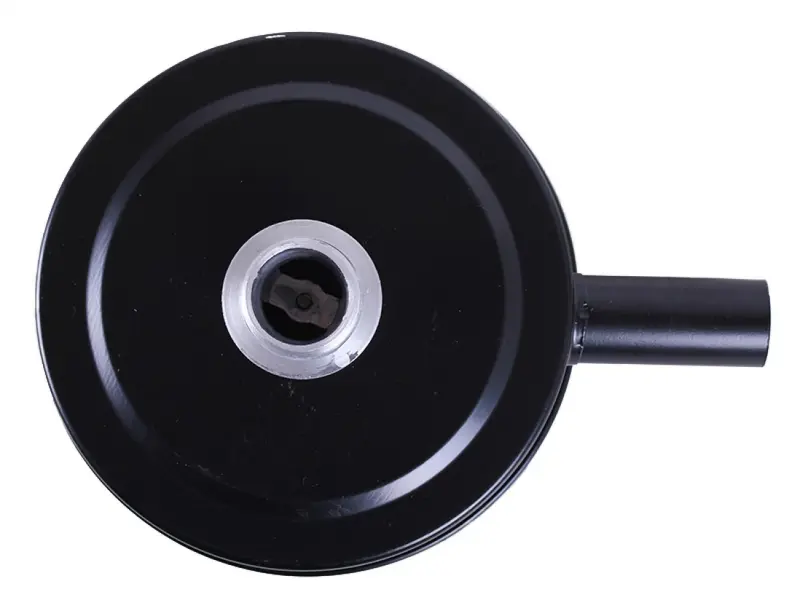

Фільтр установлюється на впуску компресора та очищає повітря від пилу й інших забруднень до їх потрапляння у внутрішні деталі обладнання. Корпус круглої форми має центральне різьбове приєднання та бічний повітрозабірний патрубок. Таке виконання призначене для монтажу безпосередньо на відповідне посадкове місце компресора. Основні параметри моделі — різьба М32 із кроком 1,5 мм, зовнішній діаметр 150 мм і висота 73 мм.

Призначення та обслуговування компресора

Під час роботи компресор постійно забирає повітря з навколишнього простору. Разом із ним до впуску можуть надходити пил, дрібні частинки та виробничі забруднення. Фільтр затримує їх до проходження через систему впуску, допомагаючи підтримувати чистоту внутрішніх деталей. Справний і незасмічений фільтр також зберігає нормальне проходження повітря, тому його стан потрібно контролювати під час планового обслуговування обладнання.

Модель належить до виконання тип 2. Це позначення потрібно враховувати разом із параметрами різьби та габаритами корпусу: однаковий діаметр приєднання сам по собі не підтверджує повного збігу деталей. Фільтр підходить для компресора, у якого передбачене різьбове посадкове місце М32×1,5 та є достатньо простору для корпусу діаметром 150 мм, висотою 73 мм і бічного патрубка.

Що перевірити перед вибором

До встановлення порівняйте новий фільтр зі знятою деталлю та посадковим місцем компресора. Перевірте номінальний діаметр різьби М32, крок 1,5 мм, напрямок і глибину різьбового з’єднання, а також тип виконання. Окремо зіставте зовнішній діаметр, висоту та положення бічного повітрозабірного патрубка. Біля місця монтажу має залишатися достатньо вільного простору: корпус не повинен упиратися в кожух, трубки, двигун або інші частини компресора.

Не варто добирати цю модель лише за зовнішньою формою. Компресорні фільтри зі схожим круглим корпусом можуть мати іншу різьбу, крок і розташування патрубка. Помилка в одному з цих параметрів здатна перешкодити правильній посадці. Якщо стара деталь деформована або відсутня, параметри перевіряють безпосередньо на приєднанні компресора та за технічною документацією конкретної моделі.

Підтверджені характеристики

• Призначення: очищення повітря на впуску компресора.
• Виконання: тип 2.
• Різьба: М32.
• Крок різьби: 1,5 мм.
• Зовнішній діаметр: 150 мм.
• Висота: 73 мм.
• Маса: 374 г.
• Конструкція корпусу: кругла, із центральним приєднанням і бічним патрубком.

Установлення та контроль стану

Монтаж виконують на зупиненому компресорі. Посадкову зону попередньо очищають, щоб відокремлений пил не потрапив до впуску. Фільтр спочатку нагвинчують рукою, контролюючи рівний захід різьби. Перекіс або помітний опір на початку з’єднання вказують на невідповідність різьби чи неправильне положення деталі. Корпус і бічний патрубок не призначені для використання як важіль, тому надмірне зусилля під час затягування неприпустиме.

Після монтажу перевіряють стійкість посадки, вільний доступ повітря до патрубка та відсутність контакту корпусу із сусідніми деталями. Фільтр оглядають під час регулярного обслуговування компресора. Підставами для заміни є виражене забруднення, втрата пропускної здатності, пошкодження корпусу або патрубка, а також порушення різьбового з’єднання. Своєчасне встановлення справного фільтра допомагає обмежити надходження пилу до впуску та підтримувати передбачений режим забору повітря.
