Повітряний фільтр компресора М20, тип 4

Повітряний фільтр компресора М20, тип 4

Фільтр установлюється у впускній системі компресора та очищує повітря до його надходження всередину обладнання. Він затримує пил, бруд та інші забруднення, які переносить повітряний потік, зменшуючи їх потрапляння до деталей компресорної головки. Це важлива частина регулярного обслуговування поршневого обладнання: стан впускного фільтра безпосередньо впливає на вільне забирання повітря та чистоту внутрішніх поверхонь.

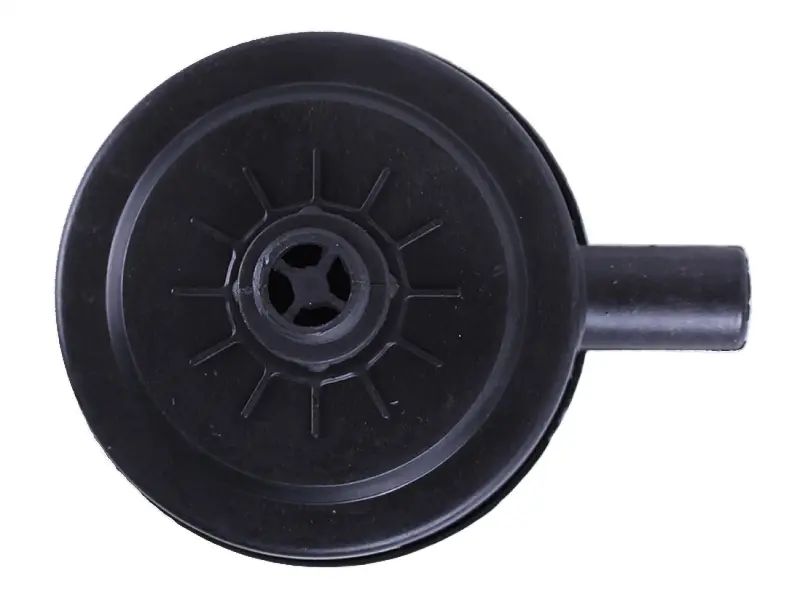

Модель виготовлена у круглому корпусі типу 4. Конструкція має центральний приєднувальний отвір і бічний канал для забирання повітря. Різьбове приєднання М20 призначене для монтажу фільтра на відповідне посадкове місце компресора. Зовнішній розмір корпусу зазначений як 100/95,5 мм, висота становить 67 мм, маса — 90 г. Ці параметри дають змогу заздалегідь зіставити нову деталь зі знятим фільтром і перевірити наявність вільного місця біля компресорної головки.

Призначення та практична роль

Під час роботи компресор постійно втягує навколишнє повітря. Разом із ним до впуску можуть потрапляти дрібний пил та інші забруднення. Фільтр першим приймає цей потік і відокремлює забруднення до їх проходження до циліндра та клапанної групи. Справна деталь допомагає обмежити абразивний вплив пилу на внутрішні компоненти та підтримувати нормальне проходження повітря через впуск.

Засмічення проявляється погіршенням пропускної здатності фільтра. Компресору стає складніше забирати потрібний об’єм повітря, тому стан деталі варто перевіряти під час планового обслуговування, а також у разі помітного зниження продуктивності. Підставою для заміни є сильне забруднення, пошкодження корпусу, деформація приєднувальної частини або стан, за якого очищення вже не відновлює вільне проходження повітря.

Що перевірити під час добору

• Призначення: фільтр розрахований на встановлення у впускну систему компресора.
• Різьбове з’єднання: потрібний розмір — М20; виконання посадкового місця має відповідати фільтру, який замінюється.
• Тип корпусу: кругла конфігурація типу 4 з бічним повітрозабірним каналом.
• Габарити: зовнішній розмір 100/95,5 мм і висоту 67 мм потрібно зіставити з доступним простором на компресорі.
• Маса: 90 г.

Одного позначення М20 недостатньо для безпомилкового вибору деталі: компресори можуть відрізнятися конструкцією посадкового місця, розташуванням сусідніх компонентів і вільним простором навколо фільтра. Перед замовленням порівняйте тип корпусу, конфігурацію приєднання, зовнішній розмір і висоту зі старою деталлю. Бічний канал після монтажу не повинен упиратися в кожух, трубки або інші частини обладнання.

Встановлення та обслуговування

Перед монтажем очистьте посадкову зону від пилу та переконайтеся, що різьбу не пошкоджено. Фільтр установлюють рівно, без перекосу: з’єднання має вільно заходити по різьбі, без надмірного зусилля. Не можна виправляти невідповідність різьби силовим затягуванням — це може пошкодити посадкове місце компресорної головки або корпус деталі. Після встановлення перевірте стійкість кріплення та відсутність перешкод для надходження повітря через бічний канал.

Періодичність огляду залежить від запиленості приміщення та інтенсивності експлуатації компресора. У майстерні з великою кількістю деревного, будівельного або металевого пилу перевірка потрібна частіше, ніж у чистому приміщенні. Своєчасна заміна забрудненого фільтра допомагає зберегти вільний впуск повітря та зменшити кількість абразивних частинок, що потрапляють усередину компресора.
