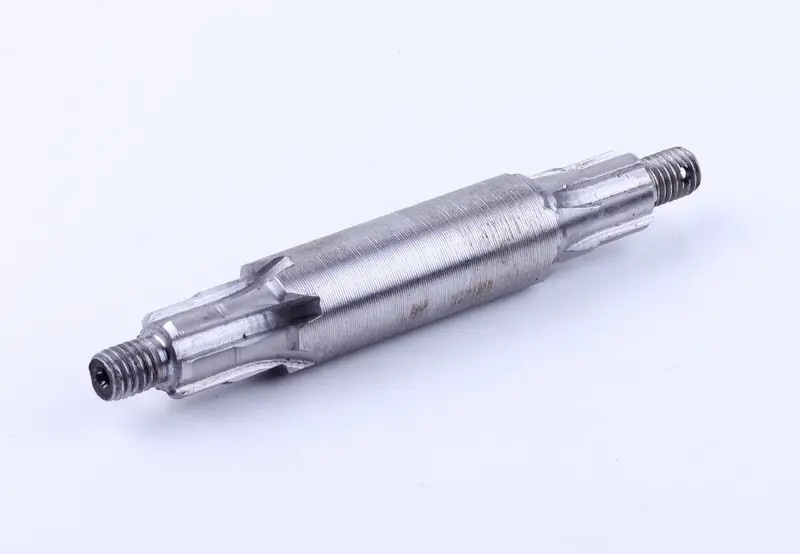

Вал тарілки L=135 мм для редукторної косарки KRE 1100

Вал тарілки L=135 мм для редукторної косарки KRE 1100

Вал тарілки працює у приводі ріжучого диска редукторної косарки KRE 1100. Через нього обертання від редуктора передається до ріжучого диска. Деталь установлюється безпосередньо у вузлі тарілки та слугує посадковою основою для суміжних компонентів. Від відповідності вала штатній деталі залежить можливість правильно зібрати вузол із підшипником і диском.

Довжина вала становить 135 мм, зовнішній діаметр — 21 мм. Посадкове місце під підшипник має діаметр 17 мм; для нього передбачено підшипник 6203Z. Це головні параметри, на які потрібно орієнтуватися під час добору. До замовлення радимо виміряти демонтований вал і зіставити загальну довжину, робочі діаметри, посадки та виконання кінців. Для косарки KRE 1100 існують вали іншої довжини й з відмінною формою кінців, тому самої моделі техніки недостатньо для безпомилкового вибору.

Коли варто замінити вал

Деталь потрібна під час ремонту приводу тарілки, якщо на старому валу утворився виробіток у місцях посадки, пошкоджено різьбу або виявлено деформацію. Заміна також доцільна, коли стан вала вже не дає змоги коректно скласти вузол із підшипником і ріжучим диском. Новий вал допомагає відновити штатне компонування за умови, що інші суміжні елементи справні та підходять до конкретного виконання косарки.

Оглядаючи зняту деталь, перевірте всю її робочу поверхню. Зношене посадкове місце може заважати правильному з’єднанню з підшипником, а пошкоджена різьба чи змінена форма вала — ускладнювати складання суміжних частин. Якщо несправність стосується не лише вала, обов’язково оцініть стан підшипника, ріжучого диска, різьбових з’єднань і деталей редуктора. Навіть правильно підібраний вал не забезпечить належної посадки разом зі зношеними або пошкодженими компонентами.

Як правильно підібрати деталь

Насамперед порівняйте довжину — вона має становити 135 мм. Далі перевірте зовнішній діаметр 21 мм і посадковий діаметр під підшипник 17 мм. Переконайтеся, що в ремонтованому вузлі застосовується підшипник 6203Z, а виконання кінців і форма спряжень збігаються з демонтованою деталлю. Послідовна перевірка цих ознак допоможе відрізнити цей вал від інших варіантів для KRE 1100 та вибрати запчастину саме для потрібного вузла тарілки.

Не орієнтуйтеся лише на загальну зовнішню схожість. Різниця в довжині, робочих діаметрах або виконанні кінців може унеможливити правильне складання навіть за однакового призначення деталей. Найточніший спосіб добору — зіставити кожен зазначений параметр із валом, знятим із вашої косарки. Якщо стара деталь деформована й точне вимірювання ускладнене, звертайте особливу увагу на непошкоджені посадкові ділянки та відповідність суміжним елементам.

Підготовка до встановлення

Перед складанням очистьте посадкові поверхні від забруднень і переконайтеся, що на них немає задирок. Нерівності на робочих ділянках можуть перешкодити правильній посадці або пошкодити суміжні частини. Окремо огляньте підшипник 6203Z, різьбові з’єднання, диск і деталі редуктора. Виявлений знос чи пошкодження потрібно врахувати під час ремонту, адже правильність складання залежить від стану всього вузла.

Під час установлення вал має зайняти штатне положення без невідповідності посадок. Не намагайтеся компенсувати різницю розмірів або форми примусовим складанням. Якщо вал не з’єднується з підшипником, диском чи іншими частинами вузла належним чином, ще раз порівняйте його з демонтованою деталлю. Вал L=135 мм призначений для технічного обслуговування та ремонту редукторної косарки KRE 1100, коли необхідно замінити саме вал приводу тарілки.
