Кругла клапанна пластина призначена для ремонту компресорної головки типу К47, що застосовується в поршневих компресорах Forte FL-24 та Wert 24 (D47). Деталь установлюється в зоні між циліндром і головкою та бере участь у розподілі повітряного потоку під час циклів усмоктування і стиснення. Її обирають для відновлення штатної конфігурації клапанного механізму під час обслуговування або перебирання компресора.

Призначення та конструкція

Пластина є основою для роботи впускних і випускних клапанів компресорної головки. Розташування каналів задає напрямок руху повітря, а рівні посадкові поверхні забезпечують правильне прилягання суміжних деталей. Під час руху поршня клапанний механізм почергово відкриває потрібний напрямок потоку та перекриває зворотний рух повітря. Тому стан пластини безпосередньо впливає на герметичність клапанної зони й здатність компресора набирати тиск.

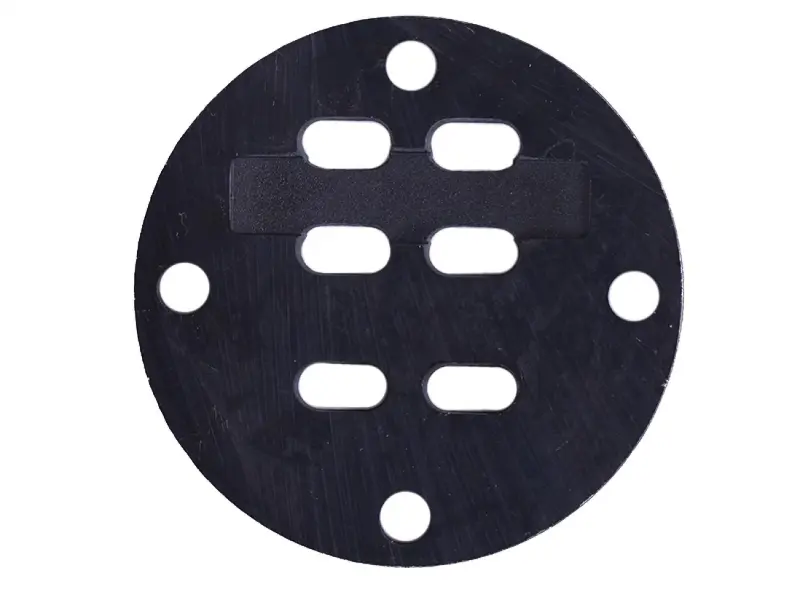

Деталь має круглу форму, чотири круглі кріпильні отвори по периметру та шість довгастих вікон, розташованих трьома парами. У центральній частині передбачений поперечний майданчик. Така геометрія має збігатися з каналами, кріпленням і розташуванням клапанів конкретної головки: навіть близькі за зовнішнім діаметром пластини можуть відрізнятися схемою отворів.

Як перевірити сумісність

Позначення К47 і застосування у Forte FL-24 або Wert 24 (D47) є основними орієнтирами, проте перед замовленням варто зіставити конструкцію зі знятою деталлю. Число «47» саме по собі не замінює перевірку геометрії: у компресорних головках трапляються різні варіанти клапанних плит та окремих пелюсток.

• Контур: стара деталь повинна мати таку саму круглу форму й аналогічне розташування центрального майданчика.
• Кріплення: перевірте чотири отвори по периметру, їхнє взаємне положення та орієнтацію відносно повітряних каналів.
• Вікна: зіставте шість довгастих прорізів, об’єднаних у три паралельні пари.
• Головка компресора: уточніть тип К47 і модель техніки, адже подібний діаметр не підтверджує взаємозамінність деталей з іншою схемою каналів.
• Суміжні частини: до складання оцініть стан клапанних пелюсток і прокладок, щоб повторний ремонт не знадобився через залишені зношені деталі.

Коли потрібна заміна

Пластину перевіряють у разі зниження продуктивності компресора, повільного набору тиску, зворотного пропускання повітря або розбирання головки після перегрівання. Такі ознаки потребують діагностики всієї клапанної зони, оскільки їхньою причиною також можуть бути пелюстки, прокладки чи інші деталі головки. Підставою для заміни самої пластини є тріщини, деформація, пошкодження площин, вироблення навколо вікон або дефекти посадкових ділянок, що перешкоджають щільному приляганню.

Установлення під час ремонту

Монтаж виконують на зупиненому компресорі після від’єднання живлення та повного скидання тиску. Сполучувані поверхні головки й циліндра очищають від забруднень і залишків старих ущільнень, не пошкоджуючи площини. Пластину орієнтують за повітряними вікнами та кріпильними отворами; канали не мають бути частково перекриті, а деталь не повинна встановлюватися із зусиллям або перекосом.

Прокладки та клапанні пелюстки оглядають окремо й готують до складання відповідно до конструкції головки. Кріплення затягують рівномірно, дотримуючись послідовності та зусилля, зазначених виробником компресора. Після складання перевіряють набір тиску, стабільність роботи та відсутність витоку в зоні з’єднання. Точний збіг геометрії К47 допомагає повернути клапанному механізму правильний розподіл повітря без перероблення штатної головки.
