Клапанна пластина компресора AMG (42)

Клапанна пластина компресора AMG (42)

Деталь призначена для ремонту компресорної головки та бере участь у розподілі повітряного потоку під час роботи насоса. Пластина утворює опорну поверхню й систему проходів для клапанів, які почергово відкривають впуск і випуск повітря під дією перепаду тиску. Від стану цієї ділянки залежить здатність компресора забирати повітря, стискати його та спрямовувати далі без зворотного перетікання.

Виконання «42» належить до конкретного конструктивного варіанта. Така пластина не є універсальною: навіть зовні подібні компресорні головки можуть відрізнятися контуром, розташуванням каналів, кріпильних і напрямних отворів, а також конфігурацією прилеглих поверхонь. Перед замовленням потрібно зіставити нову деталь зі знятою пластиною та деталями головки. Самого збігу категорії або загального розміру компресора для впевненого вибору недостатньо.

Конструкція та призначення

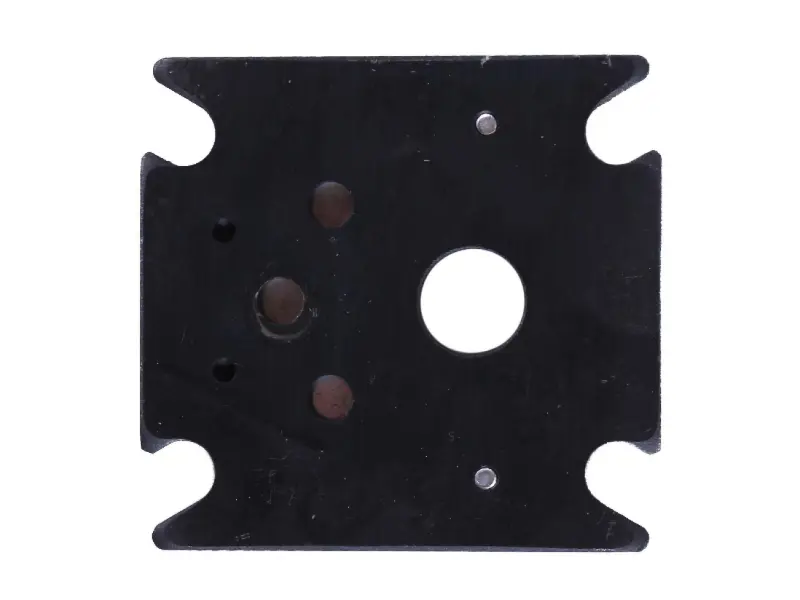

Пластина має пласку прямокутну форму з фігурними вирізами по краях, великим круглим прохідним отвором і кількома отворами меншого діаметра. Ця геометрія визначає положення деталі всередині головки та суміщення з повітряними каналами. Під час підбору порівнюють загальний контур, орієнтацію всіх вирізів, кількість отворів, їхній діаметр і взаємне розташування. Особливу увагу приділяють сторонам пластини: розворот або встановлення невідповідної модифікації здатні перекрити канал чи порушити роботу клапанів.

Клапанна пластина потрібна, коли компресор працює, але став гірше набирати тиск, повітряний потік ослаб або після розбирання головки виявлено деформацію, тріщини, пошкодження посадкової поверхні чи виражені сліди зношення. Подібні ознаки можуть мати й інші причини, тому перед ремонтом перевіряють стан клапанів, прокладок, циліндра та спряжених площин. Заміна пластини розв’язує проблему лише тоді, коли несправність пов’язана з нею або розміщеними в цій зоні клапанними деталями.

Як перевірити сумісність

• Виконання: позначення «42» має відповідати варіанту деталі, застосованому в ремонтованій компресорній головці.
• Контур: зовнішня форма та чотири фігурні бічні вирізи повинні збігатися зі знятою пластиною.
• Проходи: потрібно зіставити великий круглий отвір і всі малі отвори, зокрема їхню відстань від країв.
• Посадка: пластина має вкладатися без перекосу, примусового зміщення та дороблення отворів.
• Спряження: конфігурацію перевіряють разом із головкою, циліндром і прокладками, адже всі канали мають суміщатися в передбаченому положенні.

Установлення під час ремонту

Перед розбиранням компресор вимикають і повністю звільняють від тиску. Після зняття головки стару пластину виймають обережно, не пошкоджуючи прилеглі площини. Залишки прокладкового матеріалу та забруднення видаляють так, щоб не залишити подряпин і частинок у повітряних каналах. Нову деталь встановлюють у правильній орієнтації, перевіряючи вільне суміщення отворів і напрямних точок.

Прокладки добирають за формою циліндра, головки та каналів; наявність прокладок у наборі з цією позицією не заявлена. Кріплення головки затягують рівномірно за перехресною схемою, а момент затягування беруть з інструкції конкретного компресора. Після складання контролюють набір тиску, відсутність стороннього шуму та витоків у зоні головки. Правильний добір пластини AMG (42) дає змогу відновити штатний напрямок повітряного потоку без перероблення спряжених деталей.
