Балансувальний вал із шестернею для двигуна 170D

Балансувальний вал із шестернею для двигуна 170D

Балансувальний вал призначений для ремонту дизельного двигуна 170D, який встановлюють на мотоблоках. Деталь бере участь у компенсації інерційних коливань, що виникають під час руху поршня та обертання колінчастого вала. Правильно встановлений і справний вал допомагає зменшити вібрацію мотора, а також обмежити вібраційне навантаження на корпусні деталі, кріплення та навісні агрегати.

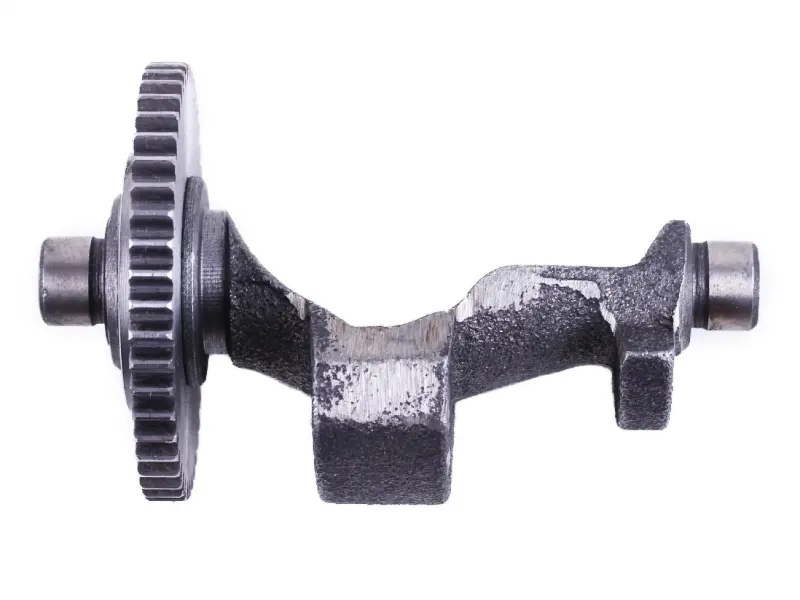

Конструкція поєднує фігурний вал із противагами та приводну шестерню Z-47. Через зубчасте зачеплення вал отримує обертання, узгоджене з колінчастим валом, а розміщені зі зміщенням маси створюють компенсувальний вплив. На обох кінцях передбачені циліндричні посадкові поверхні під підшипники. Така будова робить особливо важливими правильне положення деталі, стан опор і точну синхронізацію приводу під час складання двигуна.

Основні параметри

• Призначення: балансування дизельного двигуна мотоблока.
• Модель двигуна: 170D.
• Привід: вбудована шестерня Z-47.
• Зовнішній діаметр шестерні: 73 мм.
• Діаметр посадок під підшипники: 15 мм.
• Загальна довжина: 118 мм.
• Маса: близько 700 г.

Коли потрібна заміна

Перевірка балансувального механізму потрібна за появи незвично сильної вібрації, шуму з боку шестерень або люфту в опорах вала. Причиною також можуть бути пошкоджені зубці, зношені посадкові поверхні чи підшипники. Ці ознаки не варто оцінювати окремо: подібні прояви виникають у разі несправності кріплень двигуна, колінчастого вала та інших деталей. Перед замовленням слід визначити джерело шуму й вібрації під час розбирання та дефектування мотора.

Як перевірити сумісність

Позначення 170D є основним орієнтиром, проте двигуни та ремонтні комплекти можуть відрізнятися за виконанням. Із демонтованою деталлю потрібно порівняти кількість зубців і зовнішній діаметр шестерні, загальну довжину, діаметр обох посадок під підшипники, розташування противаг і форму сполучуваних ділянок. Якщо старий вал пошкоджений настільки, що вимірювання ускладнене, параметри перевіряють за неушкодженими ділянками та технічною документацією конкретного двигуна.

Однаковий зовнішній розмір сам по собі не підтверджує сумісність. Значення мають профіль зубців, положення шестерні відносно противаг і геометрія опорних ділянок. Установлення деталі з іншою конфігурацією може порушити зачеплення або фазування балансувального механізму. Підшипники та посадкові місця в корпусі також оглядають до складання: новий вал не усуне люфт, якщо зношені його опори.

Установлення та контроль після ремонту

Монтаж виконують на розібраному двигуні з дотриманням передбаченого для 170D порядку взаємного розташування колінчастого й балансувального валів. Перед складанням очищають місця встановлення, перевіряють вільне обертання підшипників, стан зубців відповідної шестерні та відсутність заїдання. Удари безпосередньо по зубчастому вінцю й посадкових поверхнях неприпустимі, оскільки пошкодження цих зон впливає на обертання та ресурс сполучених деталей.

Після складання вал має обертатися без заклинювання та надмірного люфту, а шестерні — входити в зачеплення по всій робочій ширині. Перший запуск проводять із контролем стороннього шуму й вібрації. Ця деталь підходить для планового відновлення балансувального механізму двигуна 170D і для ремонту після виявлення зношення вала, його шестерні або опорних поверхонь.
