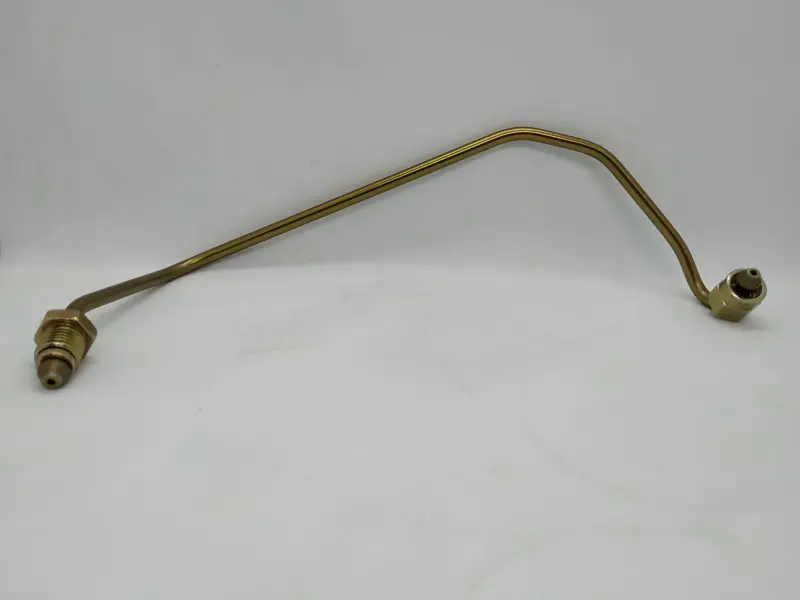

Трубка паливна високого тиску для мотоблока 186F (9 HP) TD-2

Паливна трубка високого тиску TD-2 для двигуна 186F

Трубка TD-2 призначена для ремонту паливної системи мотоблока з дизельним двигуном 186F потужністю 9 HP. Вона працює в лінії впорскування між штатними вузлами та спрямовує пальне від насоса до форсунки. Це не гнучкий паливний шланг, а формована металева магістраль із різьбовими з’єднаннями на обох кінцях.

Форма трубки відповідає визначеній траєкторії прокладання на двигуні. Розташування та напрямок вигинів дають змогу встановити магістраль на передбачене місце без довільної зміни її маршруту. Під час добору потрібно враховувати всю конфігурацію деталі, адже навіть у двигунів однієї серії можуть відрізнятися виконання паливної лінії.

Коли потрібна заміна

Трубку варто замінити в разі механічного пошкодження, деформації, появи слідів корозії, порушення різьби або проблем зі з’єднаннями паливної магістралі. Не слід самостійно випрямляти пошкоджену деталь чи змінювати напрямок її вигинів. Після такої зміни трубка може не зайняти штатного положення між насосом і форсункою.

Справна магістраль має встановлюватися без перекручування та примусового підгинання. Під час обслуговування також потрібно оглянути прилеглі кріплення й відповідні посадкові місця. Після монтажу трубка не повинна торкатися рухомих частин або деталей мотоблока, що нагріваються.

Що врахувати під час добору

Основні орієнтири — дизельний двигун 186F, потужність 9 HP та виконання TD-2. Водночас самого позначення двигуна недостатньо. Перед купівлею зіставте нову магістраль із демонтованою та перевірте:

• загальну форму металевої трубки;
• напрямок, послідовність і розташування кожного вигину;
• положення магістралі на двигуні між штатними вузлами;
• виконання обох різьбових наконечників;
• тип відповідних посадкових місць і стан їхньої різьби;
• призначення саме для лінії високого тиску системи впорскування.

Якщо на деталі, яку потрібно замінити, зазначено TD-2, це позначення також варто врахувати під час порівняння. Окрему увагу приділіть кінцям з’єднань: відповідна за вигинами трубка повинна водночас правильно стикуватися з обома вузлами. Можливі відмінності паливних ліній у двигунів однієї серії не можна компенсувати силовим підгинанням магістралі.

Підготовка та встановлення

Перед монтажем очистьте ділянки з’єднань від забруднень, щоб вони не потрапили до паливної системи. Розташуйте трубку за штатною траєкторією та сумістіть різьбові закінчення з відповідними посадковими місцями. Обидва з’єднання мають входити по своїй осі. Не перекручуйте трубку, не використовуйте її як важіль і не докладайте зусилля, здатного змінити задану форму.

Після складання перевірте прокладання магістралі по всій довжині, стан прилеглих кріплень і відсутність контакту з рухомими чи нагрівними частинами мотоблока. Роботу паливного контуру перевіряйте за порядком, передбаченим інструкцією до конкретного двигуна. Трубка TD-2 підходить для відновлення штатної лінії високого тиску на мотоблоці з двигуном 186F за умови збігу її конфігурації, посадкових місць і різьбових з’єднань із демонтованою деталлю.
