Сайлентблоки маятника Delta 23×33/35×10 мм, пара, ST

Сайлентблоки маятника Delta 23×33/35×10 мм, пара

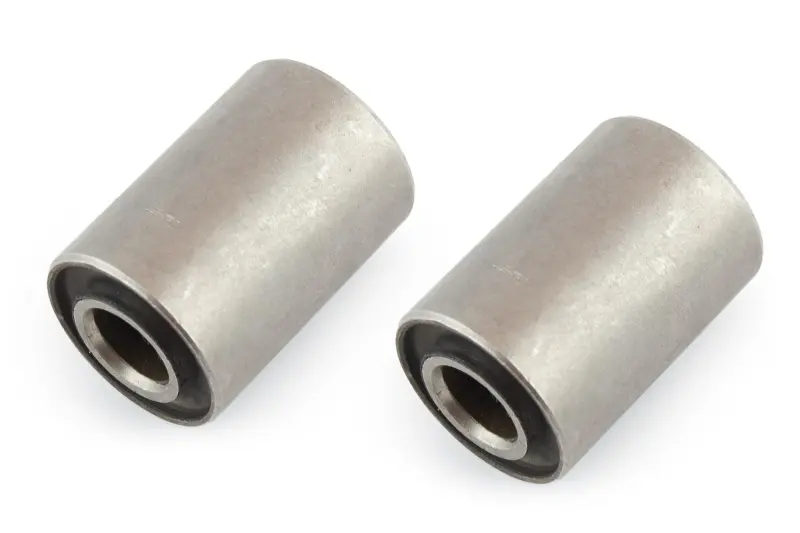

Комплект призначений для ремонту шарнірного кріплення маятника на мопедах Delta. Сайлентблоки встановлюються в посадкові місця маятника та утворюють пружне з’єднання з віссю кріплення. Така конструкція допомагає поглинати удари й вібрації під час руху, а також утримувати маятник у правильному положенні відносно рами. До комплекту входять два сайлентблоки — відповідно до кількості деталей у парних посадкових місцях.

Конструкція та призначення

Кожен сайлентблок має форму циліндричної гумометалевої втулки. Зовнішня металева обойма запресовується в маятник, внутрішня втулка утворює посадку для осі, а розташований між ними еластичний шар сприймає коливання та допускає невелику пружну рухливість з’єднання. У справному сайлентблоці металеві частини не повинні вільно переміщуватися одна відносно одної: навантаження між ними передається через гумовий прошарок.

Розмір деталі зазначений як 23×33/35×10 мм у послідовності D×L×d. Зовнішній діаметр становить 23 мм, довжина позначена двома значеннями 33/35 мм, внутрішній діаметр — 10 мм. Такий запис враховує різницю між довжиною корпусу та внутрішньої втулки, що виступає за його край. Під час підбору потрібно звіряти весь набір розмірів, адже однаковий зовнішній діаметр ще не підтверджує придатність деталі до конкретного маятника.

Що перевірити перед замовленням

• Місце встановлення. Деталь розрахована на шарнір маятника мопеда Delta, а не на кріплення амортизатора чи двигуна.
• Зовнішній діаметр. Посадкове місце в маятнику має відповідати розміру 23 мм і забезпечувати запресування без вільного ходу.
• Внутрішній отвір. Діаметр 10 мм має відповідати осі або кріпленню з’єднання, яке ремонтується.
• Довжина. Потрібно зіставити розміри 33 і 35 мм із корпусом та внутрішньою втулкою демонтованої деталі.
• Кількість. Товарна позиція містить два однакові сайлентблоки.

Навіть серед мопедів із позначенням Delta трапляються відмінності у виконанні ходової частини, тому найнадійніший спосіб підбору — виміряти зняті деталі та посадкові місця. Для порівняння застосовують штангенциркуль: окремо перевіряють зовнішній діаметр корпусу, діаметр отвору, довжину зовнішньої обойми та повну довжину внутрішньої втулки. Старий сайлентблок із сильно деформованою гумою доцільно вимірювати за металевими частинами, які зберегли початкову геометрію.

Коли потрібна заміна

Підставою для перевірки сайлентблоків є бічний люфт маятника, стукіт у зоні його осі, тріщини або розриви гуми, відокремлення еластичного шару від металевої обойми та помітне зміщення внутрішньої втулки. Зношена опора гірше утримує маятник, унаслідок чого з’єднання отримує зайву рухливість, а посадкові місця й кріплення зазнають додаткового навантаження. Перед ремонтом слід оглянути обидві сторони: стан парних деталей може відрізнятися, хоча вони працюють в одному з’єднанні.

Рекомендації зі встановлення

Перед запресуванням видаляють залишки старої гуми та забруднення, після чого оглядають посадкові місця, вісь і розпірні деталі. Сайлентблок має входити рівно, без перекосу; зусилля прикладають через відповідну оправку до зовнішньої обойми. Удари або тиск через внутрішню втулку можуть пошкодити з’єднання металу з еластичним шаром. Після складання перевіряють положення маятника, відсутність ненормального бічного ходу та свободу його переміщення. Кріплення затягують у порядку та із зусиллям, передбаченими настановою для конкретного мопеда.

Комплект підходить для планового відновлення шарніра маятника, якщо тип установлення та всі чотири контрольні розміри збігаються. Точне звіряння перед монтажем забезпечує щільну посадку зовнішніх обойм, правильне положення осі та нормальну роботу підвіски без передчасного пошкодження нових деталей.
