Сектор кікстартера 4T GY6 50, L-46,5 мм

Сектор кікстартера 4T GY6 50, L-46,5 мм

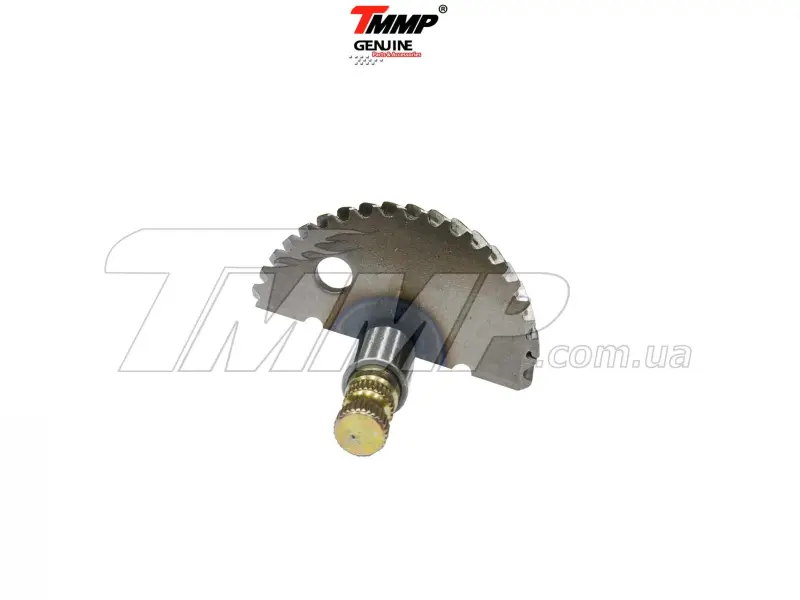

Зубчастий сектор, який також називають півмісяцем, призначений для ножного пускового механізму чотиритактних скутерів сімейства GY6 50. Деталь приймає рух від важеля кікстартера та через зубчасте зачеплення передає його далі на пускову передачу. Завдяки цьому двигун можна провертати ногою під час використання штатного механічного способу запуску.

Сектор виготовлений як єдина деталь із віссю. На дугоподібній частині розташований ряд зубців, а зовнішній кінець осі має шліцьову ділянку для з'єднання з важелем. Отвір у секторі належить до його штатної конструкції та бере участь у розміщенні компонентів поворотного механізму. Каталожний розмір цієї версії — L-46,5 мм. Саме розмірне виконання разом із геометрією осі та зубчастої частини визначає придатність деталі до конкретної кришки й пускового механізму.

Коли потрібна заміна

Стан сектора варто перевірити, якщо важіль під час натискання зривається, проходить частину ходу без нормального зачеплення, повертається не повністю або робота кікстартера супроводжується хрускотом. Причиною таких симптомів можуть бути пошкоджені чи помітно зношені зубці, люфт осі, порушення посадки або несправність суміжних деталей. Новий сектор усуває проблему лише тоді, коли інші компоненти механізму зберігають правильну геометрію та вільно переміщуються.

Перед замовленням недостатньо орієнтуватися лише на позначення GY6 50. Для цих двигунів пропонуються сектори кількох довжин і конструктивних варіантів. Версію L-46,5 мм не слід замінювати деталлю L-55, L-57, L-60 або іншого розміру, навіть якщо в назві альтернативи також зазначено GY6. Відмінність у довжині та положенні зубчастої дуги може змінити посадку, хід важеля й контакт із відповідною шестернею.

Що порівняти під час підбору

• Каталожний розмір: потрібне виконання має відповідати значенню L-46,5 мм.
• Форма зубчастого сектора: порівняйте радіус дуги, розташування початкового й кінцевого зубця, а також положення обмежувальних ділянок.
• Вісь: перевірте її загальну конфігурацію, довжину виступних частин, діаметри посадкових ступенів і розташування шліців.
• Конструктивний отвір: його положення відносно осі та зубчастої дуги має збігатися зі старою деталлю.
• Сполучення: сектор має підходити до відповідної шестерні, опор у кришці та наявних деталей повернення.

Найнадійніший спосіб вибору — зіставити знятий сектор із новою деталлю за розміром L, формою осі, зубцями та всіма посадковими зонами. Якщо стару деталь зруйновано, параметри можна перевірити за вцілілими фрагментами й конфігурацією кришки пускового механізму. Модель скутера сама по собі не завжди дає точну відповідь: на техніці одного сімейства можуть застосовуватися різні кришки та варіанти кікстартера.

Установлення та перевірка механізму

Для заміни знімають кришку, у якій розміщений ножний пусковий механізм, після чого демонтують важіль і звільняють сектор з урахуванням положення поворотних деталей. До складання потрібно перевірити відповідні зубці, опорні поверхні, втулки та пружину. Якщо на суміжній шестерні є відколи або значне вироблення, встановлення лише нового сектора не відновить рівномірне зачеплення та може спричинити повторне пошкодження зубців.

Під час складання сектор встановлюють у початкове положення, що забезпечує правильний початок ходу та повернення важеля. Деталь повинна обертатися без заклинювання, входити в зачеплення у передбаченій зоні й після відпускання повертатися в неробоче положення. До остаточного встановлення кришки доцільно вручну перевірити повний хід механізму: зубці не повинні впиратися краями, перескакувати або залишатися в постійному контакті.

Сектор L-46,5 мм підходить для ремонту кікстартера GY6 50 лише за умови збігу конкретного розмірного та конструктивного виконання. Точне порівняння зі знятою деталлю допомагає відновити нормальне передавання зусилля від ножного важеля й уникнути придбання зовні подібного, але невідповідного півмісяця.
