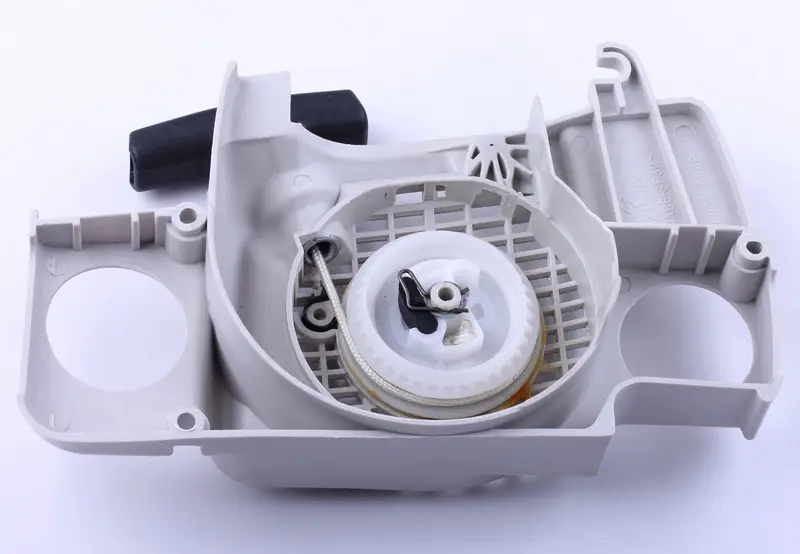

Ручний стартер у зборі для бензопили Stihl MS 180

Ручний стартер у зборі для бензопили Stihl MS 180

Стартер призначений для запуску двигуна бензопили ривком за руків’я шнура. Зібраний механізм приймає зусилля користувача, провертає пускову частину двигуна, а потім втягує шнур назад у корпус. Деталь підходить для ремонту пили, у якої шнур перестав повертатися, барабан рухається із заїданням, пружина втратила натяг або корпус і посадкові точки зазнали пошкоджень.

Будова та принцип роботи

Стартер об’єднує корпус, шнуровий барабан, поворотну пружину, шнур, руків’я та деталі зачеплення. Під час витягування шнур розмотується з барабана, а зачіп передає обертання пусковому механізму бензопили. Після відпускання руків’я поворотна пружина обертає барабан у зворотний бік і вкладає шнур усередину корпусу. Така будова дає змогу замінити зібраний механізм без перенесення кожної внутрішньої деталі зі старого стартера.

Корпус одночасно є основою стартера та кожухом із боку маховика. Тому під час добору має значення не лише призначення деталі, а й уся геометрія: форма зовнішнього контуру, розташування кріпильних отворів, посадка відносно корпусу пили, положення руків’я та взаємне розташування зачепа з відповідною частиною. Навіть у бензопил однієї серії виконання стартера може відрізнятися залежно від версії.

Що перевірити перед вибором

• Модель пили: деталь добирається для Stihl MS 180 зі стандартним ручним запуском.
• Виконання системи запуску: звичайний стартер і версія MS 180 C із системою ErgoStart мають конструктивні відмінності, тому їх не можна добирати лише за числом 180 у назві.
• Форму корпусу: порівняйте контур, вентиляційні отвори, напрямну шнура та ділянки, що прилягають до бензопили.
• Точки кріплення: отвори й опорні поверхні мають збігатися зі знятим стартером без припасування та перекосу.
• Зачеплення: розташування пускового зачепа має відповідати деталі у відповідь на пилі.
• Стан суміжних деталей: перед монтажем перевірте відповідний пусковий механізм і кріплення, адже їх пошкодження може заважати нормальній роботі нового стартера.

Практична користь зібраної конструкції

• Корпус, барабан, пружина, шнур і руків’я вже поєднані в одному механізмі, тому під час ремонту не потрібно складати поворотну систему з окремих деталей.
• Поворотна пружина змотує шнур після пускового руху та готує руків’я до наступної спроби запуску.
• Заміна всього стартера допомагає усунути кілька пов’язаних несправностей, коли пошкоджені не тільки шнур або пружина, а й барабан, зачіп чи корпус.

Установлення та перевірка

Монтаж виконують на зупиненій та охолодженій бензопилі. Старий корпус знімають після вивільнення штатного кріплення, а місце прилягання очищають від тирси та забруднень. Новий стартер установлюють без силового притискання: корпус має рівно зайняти своє положення, а отвори — суміститися з точками кріплення. Перекіс під час затягування здатний ускладнити обертання барабана та рух шнура.

До запуску кілька разів плавно витягніть руків’я на невелику довжину та перевірте вільний хід, роботу зачеплення і повне повернення шнура. Руків’я потрібно супроводжувати рукою, не дозволяючи йому різко вдарятися об корпус. Шнур витягують у напрямку його виходу з напрямної та не тягнуть далі передбаченого ходу. Правильний добір і акуратне встановлення повертають бензопилі штатний ручний запуск без розбирання нового стартера на окремі компоненти.
