Реле-регулятор заряджання 4T GY6 50, 4 контакти

Реле-регулятор заряджання 4T GY6 50

Реле-регулятор призначене для чотиритактних скутерів із двигуном GY6 50 та 12-вольтовою бортовою системою. Деталь приймає напругу від генератора, випрямляє її та обмежує до рівня, потрібного для заряджання акумулятора й роботи під’єднаних споживачів. Справний регулятор допомагає підтримувати нормальний режим живлення освітлення, приладів, реле та інших компонентів під час роботи двигуна.

Призначення та конструкція

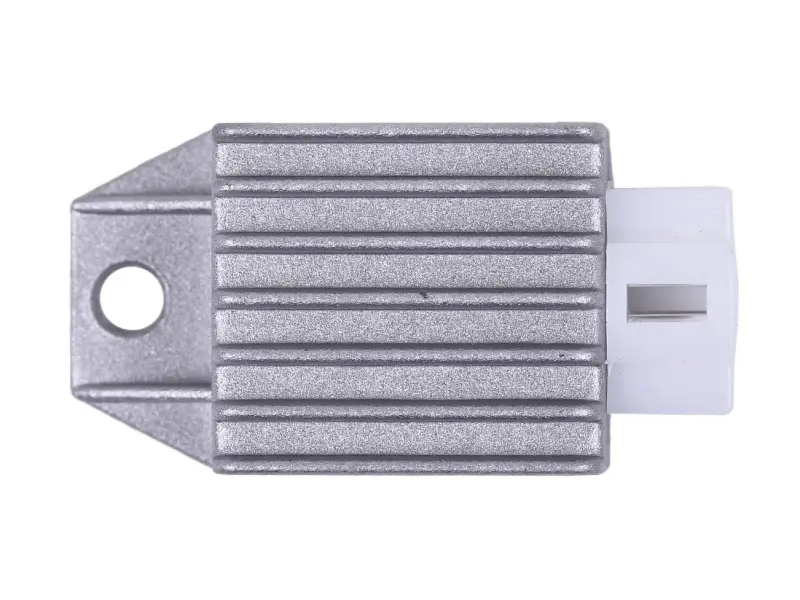

Корпус має поздовжні ребра, що збільшують площу відведення тепла. З одного боку передбачене кріпильне вушко з отвором, з іншого розташований чотириконтактний штекер у білому пластиковому корпусі. Таке компонування розраховане на встановлення деталі у штатній зоні кріплення з під’єднанням до відповідної колодки проводки скутера.

Регулятор працює разом із генератором, акумулятором і бортовими споживачами. Він не створює заряд самостійно: його завдання — перетворити струм, що надходить від генератора, та утримувати напругу в допустимому для системи діапазоні. Тому слабке заряджання, надто висока напруга або нестабільна робота світла можуть бути пов’язані не лише з регулятором, а й з акумулятором, генератором, масою, проводкою чи станом контактів.

Що перевірити під час вибору

• Тип двигуна: виріб призначений для чотиритактної платформи GY6 50. Самої зовнішньої подібності скутера для добору недостатньо.
• Роз’єм: потрібне чотириконтактне виконання зі штекером типу «тато». Зіставте форму колодки, напрямні, фіксатор і розташування контактів зі встановленою деталлю.
• Схема контактів: однакова кількість виводів не завжди означає однакове розпінування. Перед під’єднанням звірте призначення проводів за схемою конкретного скутера.
• Кріплення: порівняйте положення вушка, діаметр кріпильного отвору, напрямок роз’єму та вільне місце поруч із проводкою.
• Габарити: корпус має вільно розміщуватися на штатній позиції, не впиратися у пластик і не натягувати джгут проводів.

Коли перевіряють реле-регулятор

Приводом для діагностики стають акумулятор, який не поповнює заряд за працюючого двигуна, помітна зміна яскравості ламп зі зростанням обертів, часте перегорання ламп, сліди нагрівання або окиснення на колодці. Ці ознаки самі по собі не підтверджують несправність деталі. Спочатку перевіряють надійність з’єднань, масу, запобіжник, стан акумулятора та вихід генератора, після чого вимірюють зарядну напругу й оцінюють регулятор.

Встановлення та контроль після заміни

Перед роботою вимикають запалювання та від’єднують акумулятор. Стару деталь знімають зі штатного кріплення, а колодку оглядають на наявність ослаблених, потемнілих або окиснених контактів. Новий регулятор закріплюють без перекосу, залишаючи ребристий корпус відкритим для відведення тепла. Штекер вставляють повністю, без перероблення напрямних і надмірного зусилля; джгут не повинен торкатися гарячих або рухомих частин.

Після монтажу перевіряють щільність з’єднання, запускають двигун і вимірюють напругу на акумуляторі в режимах, зазначених у сервісній документації скутера. Стабільний результат оцінюють разом із роботою освітлення та відсутністю нагрівання роз’єму. Такий порядок дає змогу переконатися, що реле-регулятор GY6 50 правильно узгоджене з проводкою та справді усунуло причину несправності.
