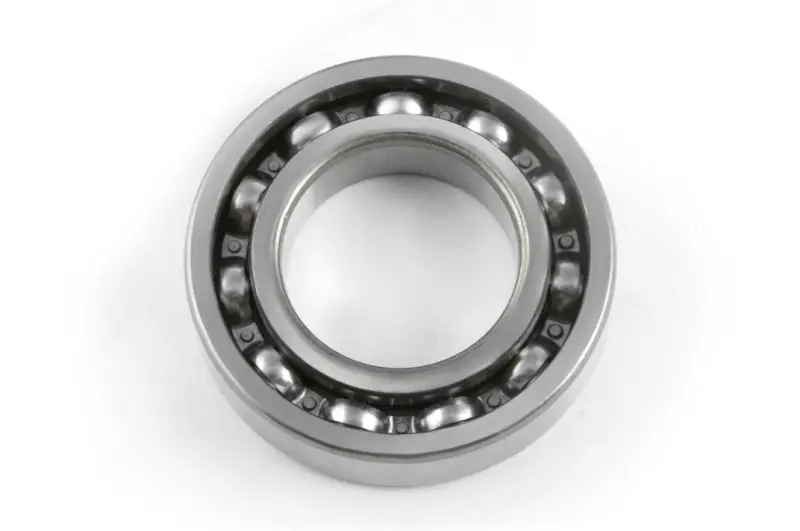

Підшипник колінвала 63/22 22×56×16 для GY6 125/150 ST

Підшипник колінвала 63/22 для двигуна GY6 125/150

Кульковий підшипник 63/22 слугує опорою колінчастого вала в чотиритактних скутерних двигунах сімейства GY6 об’ємом 125 і 150 см³. Деталь підходить для поширених моторів 152QMI та 157QMJ за умови збігу виконання й посадкових розмірів. Підшипник підтримує колінвал у картері, зменшує тертя між рухомою та нерухомою частинами двигуна і сприймає основне радіальне навантаження. Від його стану залежать вільне обертання вала, відсутність надмірного люфту та правильна робота сполучених деталей.

Конструкція та розміри

63/22 — однорядний радіальний кульковий підшипник відкритого типу. Між внутрішнім і зовнішнім кільцями розташований один ряд кульок, які утримує сепаратор. Відкрите виконання не має захисних шайб або гумових ущільнень із боків. Така конструкція відповідає цьому підшипнику колінвала, тому її потрібно враховувати під час порівняння з раніше встановленою деталлю.

• Позначення: 63/22.
• Внутрішній діаметр: 22 мм.
• Зовнішній діаметр: 56 мм.
• Ширина: 16 мм.
• Тип: однорядний радіальний кульковий підшипник.
• Виконання: відкрите, без бічних ущільнень.
• Призначення: опора колінчастого вала скутерного двигуна.
• Застосування: GY6 125/150, зокрема двигуни 152QMI та 157QMJ за умови збігу параметрів.

Як перевірити сумісність

Під час підбору необхідно одночасно звірити тип двигуна, позначення підшипника та всі три розміри. Посадковий отвір 22 мм має відповідати шийці колінвала, зовнішній діаметр 56 мм — гнізду в картері, а ширина 16 мм — передбаченому місцю встановлення. Збігу лише об’єму двигуна або загального позначення GY6 недостатньо: у скутерах однакової кубатури можуть використовуватися різні версії деталей. Найкраще порівняти розміри демонтованого підшипника та фактичне виконання двигуна 152QMI або 157QMJ.

Окремо перевірте відкритий тип конструкції. Герметичні варіанти із суфіксами 2RS та інші модифікації того самого типорозміру не можна вважати цілком однаковими лише через збіг діаметрів і ширини. Якщо старий підшипник зруйнований і точно виміряти його складно, посадкові поверхні колінвала та картера слід очистити, а розміри визначити придатним вимірювальним інструментом.

Коли потрібна заміна

Підставою для розбирання та перевірки стають сторонній гул або гуркіт із боку двигуна, відчутний люфт колінвала, заїдання під час прокручування, посилення вібрацій чи сліди перегрівання на демонтованій деталі. Зношений підшипник уже не забезпечує колінвалу стабільної опори. Тривала експлуатація з люфтом здатна погіршити стан посадкових місць, сальників та інших сполучених деталей, тому причину шуму й вібрації бажано визначити до остаточного складання двигуна.

Рекомендації зі встановлення

Заміна виконується під час розбирання картера та потребує обережної роботи з посадковими поверхнями. Перед монтажем перевіряють колінвал і гніздо підшипника: на них не повинно бути задирів, деформації або вираженого зношення. Зусилля під час запресовування прикладають до того кільця, яке встановлюється з натягом, не передаючи ударного навантаження через кульки. Перекіс під час посадки неприпустимий, адже він може пошкодити доріжки кочення ще до запуску двигуна.

Після встановлення колінвал має обертатися вільно, без заклинювання та помітного бічного люфту. Одночасно доцільно перевірити стан сальників і сполучених деталей, доступ до яких відкритий під час розбирання. Підшипник 63/22 розміром 22×56×16 підходить для ремонту GY6 125/150 тоді, коли підтверджені код двигуна, геометрія посадок і відкрите виконання деталі.
