Патрубок повітряного фільтра бензопили Goodluck GL 4500/5200

Патрубок повітряного фільтра для Goodluck GL 4500/5200

Деталь призначена для встановлення у впускній частині бензопил Goodluck GL 4500 і GL 5200. Вона утворює прохід між повітряним фільтром та входом карбюратора, спрямовуючи вже очищене повітря далі у впуск. Справний патрубок особливо важливий під час роботи пилки серед тирси й дрібного деревного пилу: повітря має надходити крізь фільтр, а з’єднання деталей впуску — зберігати щільну посадку.

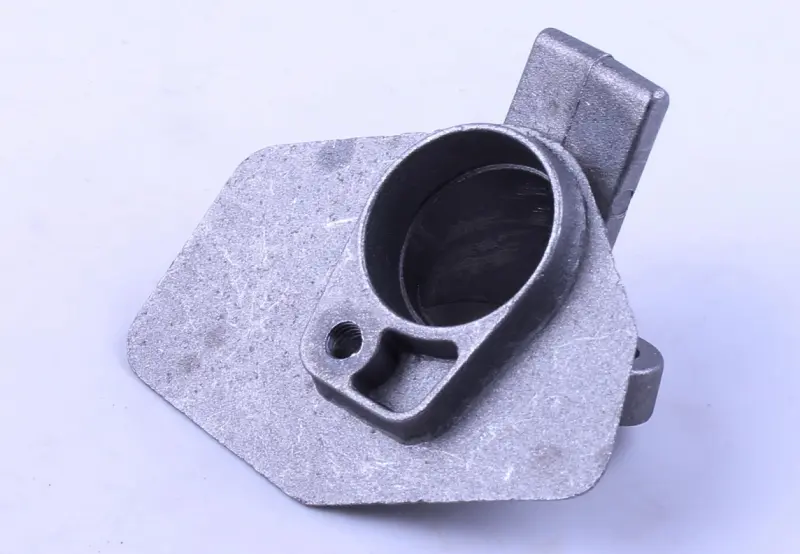

Це саме патрубок повітряного фільтра, а не фільтрувальний картридж і не гумовий колектор карбюратора. Корпус має вигляд литої металевої деталі з круглим повітряним каналом, опорною пластиною, кріпильним отвором і формованими виступами. Така конфігурація визначає положення фільтра відносно карбюратора, тому під час добору мають значення не лише моделі GL 4500/5200, а й геометрія встановленої раніше деталі.

Що перевірити перед замовленням

• Модель бензопили. Патрубок заявлений для Goodluck GL 4500 і GL 5200. Позначення моделі слід перевіряти повністю, оскільки подібні бензопили можуть відрізнятися компонуванням впуску.
• Форму основи. Зіставте контур плоскої опорної частини, розташування бічних виступів та орієнтацію круглого каналу.
• Посадку фільтра. Порівняйте діаметр і висоту круглої горловини, на якій розміщується відповідна частина повітряного фільтра.
• Точки кріплення. Перевірте положення малого отвору й інших опорних ділянок відносно карбюратора та корпусу пилки.
• Суміжні деталі. Переконайтеся, що конфігурація фільтра, карбюратора і кріплення відповідає патрубку. Збігу лише за цифрами 4500 або 5200 без перевірки форми недостатньо.

Коли потрібна заміна

Патрубок варто оглянути в разі пошкодження корпусу, деформації горловини, порушення посадкових площин або появи проміжку між частинами впуску. Підставою для перевірки також стають сліди пилу після фільтра, нещільне положення корпуса повітряного фільтра чи виявлене під час обслуговування пошкодження кріпильної зони. Використання з перекосом або нещільним з’єднанням може відкрити забрудненому повітрю шлях у бік карбюратора й одночасно вплинути на склад суміші, що надходить у двигун.

Під час діагностики доцільно зняти верхню кришку та фільтр, очистити ділянку впуску й перевірити патрубок по всьому контуру. Окрему увагу приділяють круглій горловині, площині прилягання та зоні отвору: відколи, тріщини або виражена деформація заважають правильно зібрати вузол. Якщо сама деталь ціла, причиною нещільності можуть бути сусідні ущільнення, кріплення чи корпус фільтра, тому їхній стан перевіряють одночасно.

Підготовка до встановлення

Перед монтажем посадкові поверхні очищають від тирси, пилу та залишків старих забруднень. Патрубок установлюють у тій самій орієнтації, що й зняту деталь: повітряний канал має точно суміститися зі входом карбюратора, а опорна пластина — зайняти штатне положення без перекосу. Після складання перевіряють, чи рівно встановлений фільтр, чи не залишилися щілини вздовж з’єднання та чи не зміщується патрубок під час фіксації.

Кріплення, прокладки та інші суміжні компоненти добираються за фактичною комплектацією бензопили; не слід розраховувати на їх наявність разом із патрубком. До запуску потрібно переконатися, що всередині повітряного каналу не залишилося сміття, а всі зняті частини впуску повернуті на свої місця. Правильно дібрана деталь відновлює передбачене з’єднання фільтра з карбюратором і допомагає зберігати чистим повітряний тракт бензопили.
