Кришка блоку двигуна бензогенератора 188F 6–9 кВт

Кришка блоку двигуна бензогенератора 188F 6–9 кВт

Корпусна деталь призначена для ремонту бензогенераторів потужнісного класу 6–9 кВт із двигуном серії 188F. Кришка закриває бічну частину картера та слугує основою для точного розташування суміжних деталей двигуна. Її обирають у разі пошкодження штатної кришки, порушення геометрії привалювальної площини, зношення посадкових місць або відновлення розібраного двигуна.

Призначення та конструкція

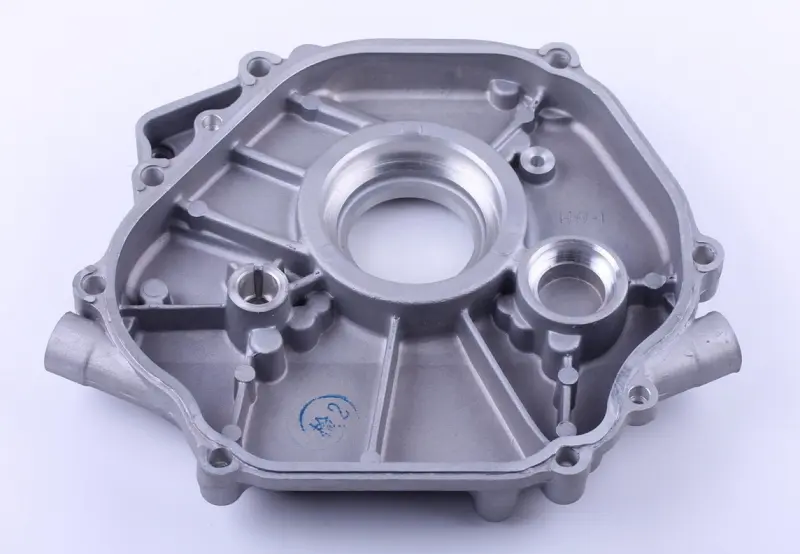

Кришка має розвинений контур із кріпильними отворами по периметру, центральний оброблений отвір і додаткове кругле посадкове місце. На внутрішньому боці передбачені ребра та локальні опорні ділянки. Така конфігурація потребує точного збігу з блоком: значення мають не лише позначення двигуна, а й форма контуру, кількість і розташування кріплень, діаметр та глибина посадок, а також положення бічних виступів.

Деталь належить саме до кришок картера і не є кришкою клапанного механізму, кожухом ручного стартера чи зовнішнім кожухом охолодження. Цю відмінність потрібно врахувати під час замовлення: перелічені деталі розташовані в різних частинах двигуна та не можуть замінювати одна одну. Для цієї позиції базовим орієнтиром є індекс 188F і застосування на бензогенераторі відповідного потужнісного класу.

Що перевірити під час добору

• Позначення двигуна: серія 188F має збігатися з позначенням установленого мотора.
• Призначення двигуна: кришка розрахована на генераторне виконання, тому самої зовнішньої схожості з деталлю від іншої техніки недостатньо.
• Контур і кріплення: зіставте форму привалювальної площини, кількість отворів, відстані між ними та розташування напрямних ділянок.
• Посадкові отвори: порівняйте центральну й додаткову розточки зі знятою кришкою, включно з їхнім взаємним положенням.
• Бічні елементи: перевірте напрямок і форму виступних частин корпусу, щоб розташовані поруч деталі встановлювалися без зміщення.

У межах серії 188F трапляються різні виконання двигунів і генераторних установок. Тому позначення моделі є першим, але не єдиним критерієм. Найнадійніший спосіб добору — зіставити нову деталь зі штатною кришкою та блоком двигуна за всіма точками з’єднання. Орієнтуватися лише на заявлену потужність генератора не варто: вона описує клас установки, а не геометричні параметри кришки.

Рекомендації зі встановлення

Перед монтажем двигун вимикають, охолоджують і готують до розбирання відповідно до його сервісної схеми. Привалювальні поверхні очищають від залишків старого ущільнення та забруднень, не пошкоджуючи оброблені площини. Посадкові місця оглядають разом із валом, підшипниками, сальниками, напрямними та деталями регулятора, оскільки їхній стан безпосередньо впливає на правильне складання.

Кришку встановлюють без ударного припасування та перекосу. Вона має суміститися з напрямними й прилягати до блоку по всьому контуру. Кріплення затягують рівномірно, у послідовності та з моментом, передбаченими документацією конкретного двигуна. Ущільнення й суміжні деталі добирають за фактичною модифікацією мотора; їхню придатність перевіряють до остаточного складання.

Після монтажу контролюють вільне обертання пов’язаних деталей, правильність посадки кришки та герметичність стику. Такий порядок допомагає виявити невідповідність до повноцінного запуску. Кришка підходить для планового відновлення генераторного двигуна 188F і ремонту після механічного пошкодження корпусу за умови повного збігу геометрії та монтажних точок.
