Напрямна пластина шини бензопили Husqvarna 365/372

Напрямна пластина шини для Husqvarna 365/372

Профільована пластина встановлюється з боку зчеплення в зоні кріплення пиляльної шини. Вона утворює потрібну посадкову поверхню між шиною та картером, бере участь у правильному розміщенні гарнітури й взаємодіє з механізмом регулювання натягу ланцюга. Деталь призначена для ремонту бензопил Husqvarna серій 365 і 372, проте перед замовленням потрібно врахувати конкретне виконання інструмента.

Пластина не є пиляльним ланцюгом, шиною або повним механізмом натягу. Вона використовується разом із кріпленням шини, регулювальним гвинтом і пальцем натягувача. Під час складання палець має увійти у відповідний отвір шини, після чого її положення змінюють регулювальним гвинтом та остаточно фіксують гайками. Така схема дає змогу переміщувати шину під час налаштування натягу й утримувати гарнітуру після затягування кріплення.

Призначення та конструкція

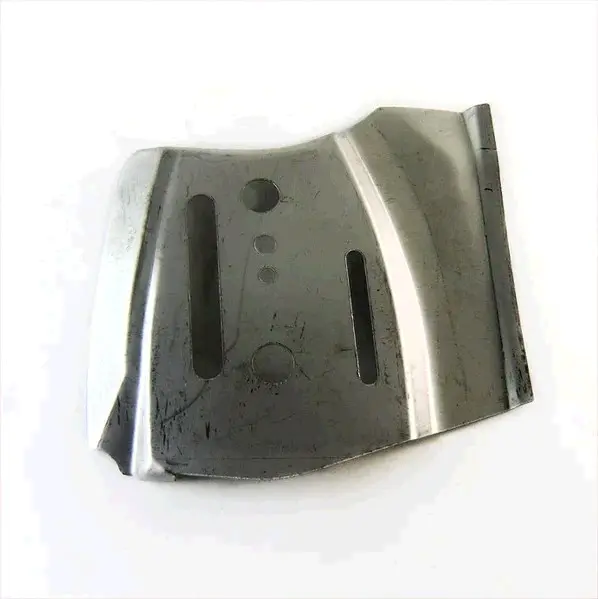

Деталь має профільовану форму, кілька отворів і поздовжні прорізи. Її геометрія розрахована на розміщення в обмеженому просторі біля картера, шини та кришки зчеплення. Пластина виконує роль проміжної напрямної поверхні й забезпечує передбачений проміжок між шиною та корпусною частиною пилки. Вона повинна прилягати без помітного перекосу, не заважати встановленню шини та збігатися з точками кріплення конкретної модифікації.

Коли стара пластина зношена або деформована, шина може прилягати нерівномірно, а налаштування ланцюга стає менш передбачуваним. Підставою для заміни є помітний вигин, тріщини, пошкодження отворів, задирки, значне вироблення чи порушення форми крайок. Одночасно варто оглянути палець і гвинт натягувача, посадкові місця шини, кріпильні шпильки та кришку зчеплення: нова пластина не усуває несправності суміжних деталей.

Що перевірити під час вибору

• Модель і виконання пилки. Пластина належить до деталей бензопил Husqvarna 365/372; конструкція окремих випусків і версій X-Torq може відрізнятися.
• Форму демонтованої деталі. Порівняйте загальний контур, вигини, розташування круглих отворів і поздовжніх прорізів.
• Посадковий бік. Врахуйте орієнтацію пластини відносно картера, шини та кришки зчеплення.
• Стан суміжних деталей. Палець натягувача має вільно входити в отвір шини, а кріплення — надійно фіксувати гарнітуру.

Встановлення та перевірка після ремонту

Для заміни знімають кришку зчеплення, ланцюг і шину, а потім демонтують установлену пластину. Посадкову ділянку очищають від тирси та забруднень, перевіряють на відсутність пошкоджень і розміщують нову деталь у такій самій орієнтації. Пластина не повинна виступати зі свого місця, хитатися або перешкоджати приляганню шини. Якщо отвори не збігаються без додаткового зусилля, потрібно ще раз перевірити модифікацію, а не переробляти деталь.

Після складання шину встановлюють на кріплення, суміщають її отвір із пальцем натягувача та надягають ланцюг у правильному напрямку. Гайки кришки спочатку залишають злегка затягнутими, щоб шина могла переміщуватися під час регулювання. Натяг налаштовують із піднятим носком шини: ланцюг має прилягати до її нижньої частини, але вільно переміщуватися рукою. Після цього гайки затягують і повторно перевіряють положення гарнітури.

Ця пластина підходить для відновлення штатної схеми встановлення шини на сумісній бензопилі Husqvarna 365 або 372. Точне порівняння геометрії зі знятою деталлю особливо потрібне, якщо рік випуску та повне позначення пилки невідомі або інструмент раніше ремонтували з використанням деталей іншої версії.
