Важіль регулятора обертів для мотоблока 175N/180N (7/9 Hp) ST

Важіль регулятора обертів для двигунів 175N і 180N

Деталь призначена для механізму керування обертами дизельного двигуна мотоблока. Вона передає переміщення між регулятором і пов’язаними з ним тягами, беручи участь у зміні положення органів керування подаванням палива. Таке виконання застосовується на двигунах сімейств 175N і 180N, які встановлюють на мотоблоки та іншу малу сільськогосподарську техніку.

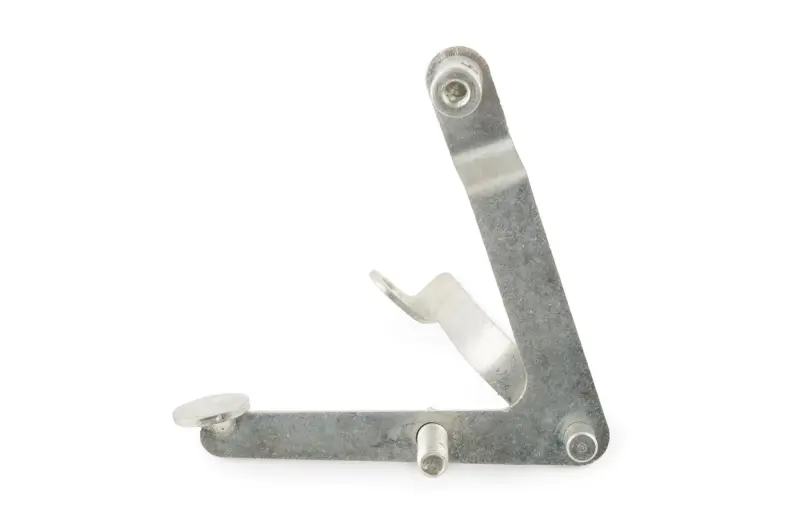

Важіль являє собою шарнірний механізм із двох металевих пластин. Конструкція має вісь повороту, кілька точок з’єднання та відігнуту ділянку для взаємодії із сусідніми деталями. Під час переміщення однієї частини друга змінює своє положення відносно спільної осі. Справна геометрія механізму допомагає тягам рухатися заданою траєкторією без перекосу та зайвого вільного ходу.

Призначення деталі

У пристрої керування двигунів R175 і R180 важіль регулятора працює разом із ручкою керування, пружинами, регулювальним гвинтом, тягами та внутрішнім регулятором. Ці компоненти утворюють взаємопов’язану механічну систему, тому стан кожного шарніра й місця кріплення впливає на точність передавання руху. Важіль потрібний не для самостійного налаштування двигуна, а для правильної взаємодії перелічених деталей.

Підставою для перевірки є помітний люфт, заїдання під час переміщення, деформація пластин, розбиті отвори або пошкодження місць з’єднання. Такі дефекти можуть порушити хід тяг і не дають механізму займати передбачені положення. Перед заміною варто переконатися, що причина несправності міститься саме у важелі: подібні прояви можуть бути пов’язані з пружинами, тягами, кріпленням або іншими частинами керування обертами.

Що перевірити під час добору

• Модель двигуна: деталь добирають для сімейств 175N і 180N; позначення двигуна потрібно звірити безпосередньо зі встановленим силовим агрегатом.
• Форму пластин: порівняйте довжину й напрямок обох плечей, розташування вигину та взаємне положення частин.
• Точки кріплення: мають збігатися місця шарніра, з’єднання з тягами, пружиною та сусідніми деталями механізму.
• Розташування упорів: перевірте положення виступу, циліндричного пальця й інших контактних ділянок.
• Схему з’єднань: однакове позначення двигуна не скасовує перевірки виконання встановленого механізму керування.

Позначення 175N/180N визначає сімейство сумісних двигунів, однак для впевненого вибору цього недостатньо. На техніці різних виробників можуть траплятися відмінності в тягах, кріпленнях і компонуванні. Найнадійніше зіставити нову деталь зі знятим важелем за загальною конфігурацією, орієнтацією плечей, кількістю точок з’єднання та положенням осі. Потужність мотоблока не повинна бути єдиним критерієм вибору.

Установлення та перевірка після ремонту

Перед розбиранням корисно зафіксувати розташування тяг і пружин, адже їх переставляння змінює роботу всього механізму. Зняту деталь потрібно порівняти з новою до монтажу, звертаючи увагу не лише на контур, а й на напрямок вигинів. Шарнір установлюють без перекосу, а тяги та пружини повертають у відповідні точки з’єднання. Кріплення не повинно самовільно послаблюватися, проте надмірне затягування не має блокувати вільний поворот частин.

Після складання на зупиненому двигуні перевіряють повний хід керування: важіль має переміщуватися плавно, не зачіпати сусідні деталі та повертатися в передбачене положення. Регулювальні гвинти без потреби не змінюють, оскільки їхнє положення пов’язане з налаштуванням обертів. Якщо після встановлення необхідне регулювання системи подавання палива або обмежень ходу, його виконують за інструкцією конкретного двигуна. Правильно дібраний важіль відновлює механічний зв’язок у системі керування та підходить для ремонту мотоблоків із двигунами 175N і 180N.
