Панель приладів у зборі Zongshen RACE mod. 2 EVO-2

Панель приладів у зборі для Zongshen RACE mod. 2

Приладова панель EVO-2 призначена для заміни штатного приладового блока на скутері Zongshen RACE відповідної модифікації. Вона об’єднує основні прилади та контрольні позначення перед водієм, даючи змогу під час поїздки стежити за швидкістю, пройденою відстанню, запасом пального і станом увімкнених функцій. Виконання у зборі зручне під час ремонту після пошкодження корпусу, несправності одного з покажчиків, порушення контактів або помітного зношення старої панелі.

Прилади та конструкція

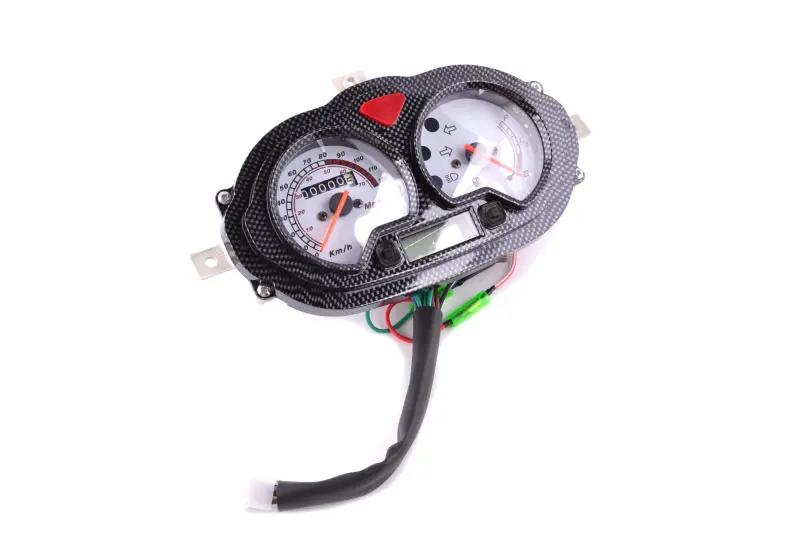

У лівій частині розташований аналоговий спідометр зі шкалою в кілометрах за годину та механічним лічильником пробігу. Праворуч міститься стрілковий покажчик рівня пального, поряд розміщені контрольні символи покажчиків повороту, дальнього світла та інших режимів скутера. Показання розподілені між окремими зонами, тому водій може швидко знайти потрібний прилад. Корпус має темне декоративне оздоблення з малюнком під карбон, червону трикутну вставку та прозорі вікна над шкалами.

Панель виготовлена як єдиний модуль: корпус, циферблати, стрілкові механізми, контрольні зони, проводка з роз’ємами та кріпильні виступи поєднані в одній деталі. Таке виконання підходить для комплексної заміни пошкодженого приладового блока без окремого добору корпусу й кожного покажчика. Зовнішня форма розрахована на місце панелі в облицюванні Zongshen RACE mod. 2, а провідний вивід слугує для з’єднання з проводкою техніки.

Що перевірити під час вибору

• Модель і модифікацію: панель добирають саме для Zongshen RACE mod. 2; блоки mod. 1, mod. 3 і mod. 4 потрібно вважати окремими виконаннями.
• Форму корпусу: порівняйте загальний контур, розташування двох круглих приладових зон, нижнього прямокутного вікна та червоної трикутної вставки зі старою панеллю.
• Кріплення: перевірте кількість і положення монтажних виступів, щоб корпус збігся з посадковими точками облицювання.
• Підключення: зіставте роз’єми, кількість контактів, кольори та розташування проводів. Однакова назва моделі не виключає відмінностей між роками й версіями проводки.
• Засоби індикації: переконайтеся, що розташування спідометра, лічильника пробігу, покажчика пального та контрольних символів відповідає блоку, який замінюється.

Встановлення та перевірка

До монтажу роз’єми нової та знятої панелей зіставляють без перероблення контактів. Корпус спочатку приміряють в облицюванні, перевіряють суміщення кріпильних точок і вільне укладання джгута, а потім остаточно фіксують. Проводи не повинні натягуватися, затискатися пластиком або проходити впритул до рухомих деталей кермового механізму. Якщо конфігурація штекерів відрізняється, підключати панель навмання не можна: призначення контактів потрібно звірити зі схемою конкретного скутера.

Після підключення послідовно перевіряють повернення стрілок у початкове положення, роботу контрольних індикаторів, реакцію покажчика пального та показання спідометра під час безпечної контрольної перевірки. Також варто переконатися, що корпус закріплений без перекосу, прозорі вікна не торкаються облицювання, а поворот керма не створює натягу проводки. Такий порядок допомагає виявити невідповідність до остаточного складання передньої частини скутера.

Панель підходить для відновлення читабельної та охайно зібраної приладової зони Zongshen RACE mod. 2. Для точного добору орієнтуйтеся не лише на назву скутера, а й на виконання старого корпусу, кріплення, набір приладів і конфігурацію роз’ємів. Особливо уважно порівнюйте деталь після попереднього ремонту: на техніці могла бути встановлена панель від іншої версії RACE.
