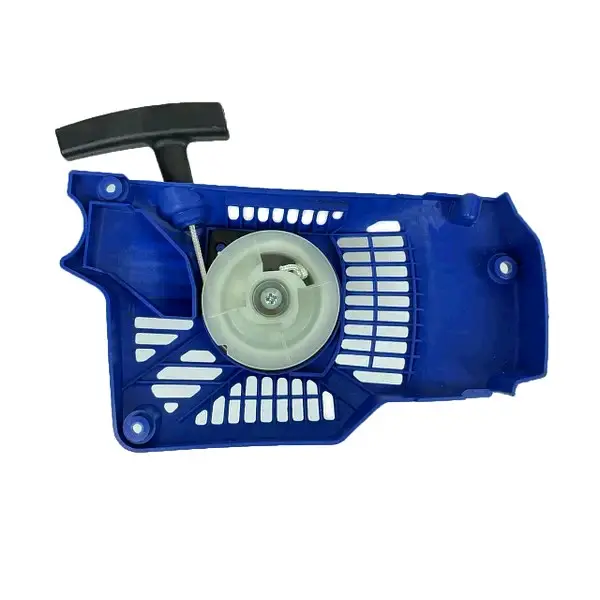

Стартер у зборі для бензопили Goodluck GL 3800, 4 зачепи

Ручний стартер для бензопили Goodluck GL 3800

Стартер у зборі призначений для ручного запуску бензопили Goodluck GL 3800. Під час витягування шнура механізм передає обертання пусковій частині двигуна, а після відпускання руків’я поворотна пружина змотує шнур назад. Таке виконання дає змогу замінити весь пусковий механізм однією складальною деталлю, коли відновлення окремих компонентів старого стартера вже недоцільне.

Конструкція поєднує корпус, шків для намотування шнура, поворотну пружину, руків’я та механізм зачеплення. Корпус одночасно є основою стартера і зовнішньою кришкою відповідного боку бензопили. Вентиляційні прорізи залишають відкритим передбачений конструкцією повітряний прохід, а монтажні отвори використовуються для фіксації деталі на пилі. Чотири зачепи передають рух від шківа до відповідної частини пускового механізму під час ривка за руків’я.

Коли потрібна заміна стартера

Встановлення стартера у зборі зазвичай розглядають у разі обриву шнура разом зі зношенням шківа, пошкодження поворотної пружини, тріщин корпусу, деформації кріплень або порушення роботи зачепів. Ознаками несправності можуть бути відсутність повернення шнура, рух руків’я без прокручування двигуна, ривки під час витягування, перекіс шківа чи сторонній шум усередині корпусу. Якщо пошкоджена лише одна доступна деталь, можливий локальний ремонт, але за наявності кількох несправностей заміна всієї збірки допомагає відновити узгоджену роботу компонентів пускового механізму.

Що перевірити під час добору

• Модель бензопили: ця версія розрахована на Goodluck GL 3800; позначення 4500, 5200 та інші серії не можна вважати взаємозамінними без окремої перевірки.
• Кількість зачепів: стартер має чотири зачепи. Їх кількість і розташування повинні відповідати парній деталі на бензопилі.
• Форма корпусу: порівняйте зовнішній контур, виступи, вентиляційні зони та положення стартера відносно сусідніх частин пили.
• Точки кріплення: розташування монтажних отворів має збігатися з посадковими місцями на корпусі інструмента без натягу й перекосу.
• Виконання шківа: центральна частина та зона взаємодії з відповідним механізмом повинні повторювати конфігурацію знятого стартера.

Перед замовленням варто зіставити деталь зі старим стартером одразу за кількома ознаками: моделлю GL 3800, чотирма зачепами, геометрією кришки та розташуванням кріплень. Самої подібності зовнішніх розмірів недостатньо, адже стартери схожих бензопил можуть відрізнятися приводом, кількістю зачепів або посадковою формою.

Встановлення та перевірка роботи

Перед монтажем потрібно очистити посадкову зону від забруднень і оглянути відповідну частину пускового механізму. Вона повинна вільно взаємодіяти із зачепами та не мати пошкоджень, здатних спричинити заклинювання нового стартера. Корпус установлюють без примусового вигинання, суміщаючи всі штатні отвори. Кріплення затягують рівномірно: перекіс кришки може ускладнити обертання шківа та повернення шнура.

Після встановлення спочатку виконайте кілька плавних витягувань за вимкненої бензопили. Шнур має виходити без заїдань, зачепи — підхоплювати відповідну частину, а руків’я — повертатися до корпусу. Не слід відпускати витягнуте руків’я з ударом або тягнути шнур убік: рівний рух уздовж його виходу зменшує бокове навантаження на втулку, шків і корпус. Правильно дібраний та встановлений стартер відновлює штатний ручний запуск Goodluck GL 3800 без потреби складати пусковий механізм із розрізнених деталей.
