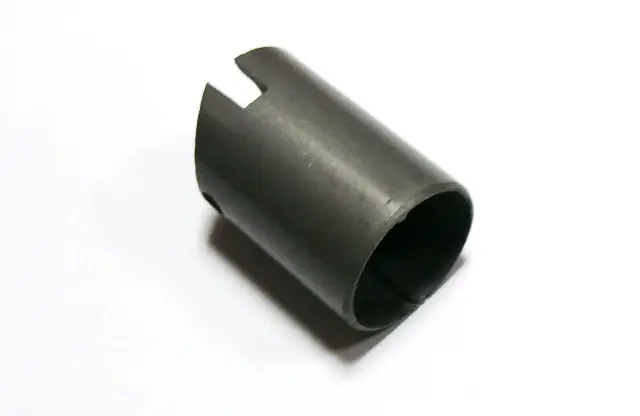

Дросельна заслінка карбюратора К-68

Дросельна заслінка для карбюратора К-68

Деталь призначена для відновлення механізму керування подаванням суміші в мотоциклетному карбюраторі К-68. Циліндричний дросель рухається вгору та вниз усередині корпусу, змінює прохідний переріз дифузора й разом із дозувальною голкою бере участь у керуванні режимом роботи двигуна. Положення заслінки пов’язане з ручкою газу тросовим приводом, тому плавність її ходу впливає на передбачувану реакцію карбюратора.

Призначення та принцип роботи

Коли водій повертає ручку газу, трос підіймає дросель і відкриває більший прохід для потоку через карбюратор. Після відпускання ручки зворотна пружина опускає його назад. У нижній частині ходу заслінка бере участь у формуванні прохідного перерізу на холостому ходу та за невеликого відкриття газу, а під час подальшого підйому забезпечує перехід до режимів більшого навантаження. Водночас закріплена в дроселі голка змінює переріз розпилювача, тому стан і правильне положення обох деталей мають значення для роботи карбюратора.

Заслінка К-68 має форму порожнистого циліндра та напрямний паз. Під час установлення цей паз потрібно сумістити зі штифтом у стінці корпусу: таке положення не дає дроселю провертатися та задає правильну орієнтацію відносно дифузора. Деталь повинна вільно рухатися у своєму колодязі без перекосу й заїдання на всій довжині ходу.

Коли потрібна перевірка або заміна

Оглянути дросель доцільно, якщо ручка газу рухається важко, не повертається повністю після відпускання, заслінка помітно заїдає або на її циліндричній поверхні є потертості, задирки чи деформація. Такі ознаки потрібно оцінювати разом зі станом троса, пружини, напрямного штифта, дозувальної голки та самого колодязя карбюратора. Заміна заслінки усуває несправність тоді, коли причиною є саме її зношення або пошкодження, а інші сполучені деталі залишаються справними.

Що зіставити перед придбанням

• Тип карбюратора: деталь добирають для К-68; позначення конкретної модифікації встановленого карбюратора також потрібно врахувати.
• Габарити: порівняйте зі старою заслінкою зовнішній діаметр, загальну висоту та форму нижньої крайки.
• Напрямний паз: перевірте його розташування, ширину та відповідність штифту в корпусі.
• З’єднання з приводом: зіставте внутрішню конструкцію в місці приєднання троса, пружини й фіксувальних деталей.
• Посадку голки: переконайтеся, що дозувальна голка та її кріплення підходять до обраного дроселя.

У сімействі К-68 є різні виконання карбюраторів, тому збіг загального індексу не скасовує перевірки фактичної геометрії. Найнадійніший спосіб добору — зняти попередню деталь і зіставити основні посадкові ознаки. Якщо карбюратор раніше ремонтували або замінювали, орієнтуватися потрібно на фактично встановлений корпус та його внутрішні деталі, а не лише на модель мотоцикла.

Установлення та контроль ходу

Перед розбиранням очистьте зовнішню частину карбюратора, щоб забруднення не потрапили до дросельного колодязя. Після зняття верхньої кришки запам’ятайте розташування пружини, троса, фіксатора й дозувальної голки. Під час складання сумістіть напрямний паз зі штифтом, обережно спрямуйте голку в отвір розпилювача та опустіть заслінку без надмірного зусилля. Якщо рух блокується, не притискайте кришку силою: ще раз перевірте орієнтацію паза та положення голки.

Після складання кілька разів повністю поверніть і відпустіть ручку газу. Дросель має підійматися без ривків, повністю відкривати дифузор і впевнено повертатися вниз під дією пружини. Далі перевіряють вільний хід троса та налаштування холостого режиму. Такий контроль допомагає виключити перекіс під час монтажу й переконатися, що привід діє в усьому діапазоні.

Ця заслінка підходить для ремонту карбюратора К-68 за умови підтвердженого збігу виконання та посадкових параметрів. Точне зіставлення зі знятою деталлю дає змогу відновити нормальний хід дроселя без заміни всього карбюратора.
