Контактний переривник запалювання для двотактного веломотора

Контактний переривник запалювання для веломотора

Механічний переривник призначений для контактної системи запалювання двотактного веломотора. Він працює разом із магнето та визначає момент появи іскри на свічці: кулачок переміщує важіль, контакти замикаються й розмикаються, а різка зміна струму в первинній обмотці забезпечує формування імпульсу запалювання. Від стану та правильного регулювання цієї деталі безпосередньо залежать своєчасність іскроутворення, упевнений запуск і рівномірна робота двигуна.

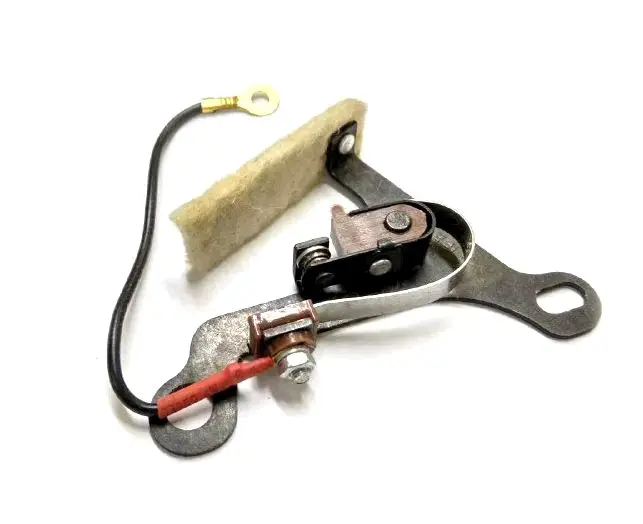

Конструкція зібрана на металевій основі та містить рухомий важіль із контактною точкою, нерухомий контакт, пружину, ізольований вивід, кріпильні ділянки й проводи з кільцевими наконечниками. Таке компонування дає змогу встановити переривник у відведене місце магнето та приєднати його до штатних виводів системи запалювання. Деталь розрахована на веломотори з механічним контактним запалюванням; для електронних безконтактних систем вона не застосовується.

Коли потрібна заміна

Перевірити переривник варто за відсутності іскри, ускладненого запуску, нестабільної роботи або перебоїв двигуна, якщо діагностика вказує на контактну групу. Типові несправності такого механізму — забруднення та обгорання контактних поверхонь, порушення встановленого проміжку, зношення важеля, послаблення кріплення або пошкодження ізоляції виводу. Ці ознаки не можна оцінювати окремо від свічки, котушки, конденсатора та проводки: перед заміною бажано перевірити всю систему запалювання і переконатися, що причиною несправності є саме переривник.

Що порівняти перед вибором

• Тип запалювання. На двигуні має використовуватися механічна контактна система з кулачковим приводом переривника.
• Форма основи. Зіставте контур пластини, розташування кріпильних отворів і положення контактної пари зі знятою деталлю.
• Кінематика важеля. Робоча частина важеля повинна правильно взаємодіяти з кулачком магнето та вільно повертатися під дією пружини.
• Підключення. Перевірте кількість проводів, розташування ізольованого виводу, тип наконечників і шлях укладання проводки під кришкою.
• Вільний простір. Після встановлення важіль, кріплення та проводи не повинні торкатися ротора чи інших рухомих деталей.

Назва «веломотор» охоплює різні виконання двигунів, тому самої належності до цієї категорії недостатньо для точного підбору. Для представленої позиції не підтверджені конкретна серія двигуна, розміри основи та міжосьові відстані. Найнадійніше порівняти нову деталь зі старим переривником за геометрією, кріпленням, розташуванням контактів і схемою приєднання.

Встановлення та регулювання

Перед початком роботи двигун зупиняють і унеможливлюють випадковий запуск. Старий переривник знімають, попередньо запам’ятавши розташування проводів та ізолювальних деталей. Посадкову поверхню очищають, нову основу встановлюють без перекосу, а проводи укладають так, щоб вони не потрапляли під кріплення та не контактували з обертовими частинами. Контактні поверхні мають залишатися чистими й сухими.

Після монтажу потрібно відрегулювати максимальний проміжок між контактами та момент початку їх розмикання за інструкцією саме до встановленої моделі веломотора. Універсальне значення застосовувати не можна: налаштування залежать від конструкції двигуна й магнето. Потім колінчастий вал повільно провертають вручну, контролюючи вільний рух важеля, повне замикання та розмикання контактів, надійність з’єднань і відсутність механічного торкання. Обслуговування завершують перевіркою іскри та пробним запуском двигуна.
