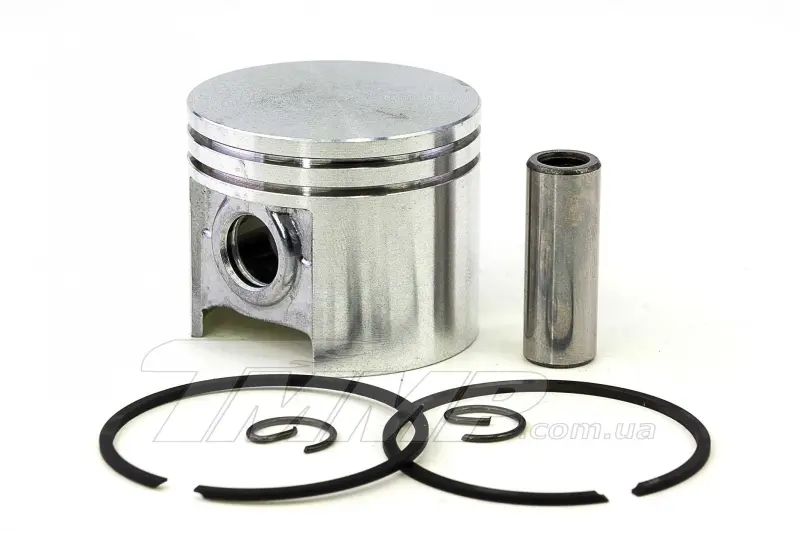

Поршневий комплект для бензопили Stihl MS 210, Ø40 мм, палець Ø10 мм

Поршневий комплект для бензопили Stihl MS 210

Комплект призначений для ремонту циліндро-поршневої групи бензопили Stihl MS 210. Поршень має діаметр 40 мм і розрахований на поршневий палець діаметром 10 мм. До набору входять деталі, потрібні для встановлення поршня у штатний циліндр: два поршневі кільця, палець і два стопорні кільця. Такий склад дає змогу одночасно замінити сполучені компоненти, не залишаючи у відремонтованому двигуні старі кільця або фіксатори пальця.

Призначення поршня у двигуні

Під час роботи двотактного двигуна поршень рухається всередині циліндра, бере участь у стисканні паливоповітряної суміші та передає зусилля через палець на шатун. Поршневі кільця прилягають до стінки циліндра й забезпечують необхідне ущільнення камери згоряння. Стан цих деталей безпосередньо пов’язаний із компресією, запуском двигуна та стабільною роботою пили під навантаженням.

Комплект застосовують під час ремонту після зношення поршня й кілець, появи задирів, пошкодження канавок під кільця або зниження компресії. Заміна самого поршня не усуне дефекти циліндра, тому перед складанням циліндр потрібно очистити та оглянути. Глибокі подряпини, відколи покриття, виражене спрацювання або порушення геометрії потребують окремого рішення щодо ремонту чи заміни циліндра.

Склад і підтверджені розміри

• Поршень: номінальний діаметр 40 мм.
• Поршневі кільця: два кільця розміром 40 × 1,2 мм.
• Поршневий палець: зовнішній діаметр 10 мм, внутрішній діаметр 6,5 мм, довжина 28 мм.
• Стопорні кільця: два фіксатори під палець діаметром 10 мм.
• Застосування: циліндро-поршнева група бензопили Stihl MS 210.

Що перевірити під час вибору

Збігу лише за діаметром поршня недостатньо. Перед замовленням слід точно визначити модель бензопили та звірити основні параметри демонтованих деталей: діаметр циліндра, діаметр і довжину пальця, товщину та кількість кілець, висоту поршня, розташування канавок, форму днища й спідниці. Особливо уважно порівнюють положення вікон і конструктивних вирізів. Деталі однакового діаметра, розраховані на іншу серію двигуна, можуть відрізнятися геометрією та не підходять для встановлення без точного зіставлення.

• Переконайтеся, що на корпусі пили зазначена модель MS 210, а не подібне позначення іншої модифікації.
• Виміряйте циліндр і старий поршень після очищення від нагару та забруднень.
• Порівняйте старий палець із розміром 10 × 6,5 × 28 мм.
• Перевірте стан шатуна, посадки пальця та циліндра до початку складання.
• Не встановлюйте нові кільця в циліндр із пошкодженою робочою поверхнею без попередньої дефектації.

Встановлення та контроль після ремонту

Монтаж виконують на чистому розібраному двигуні. Кільця встановлюють у відповідні канавки поршня, дотримуючись передбаченого конструкцією положення їхніх замків. Палець має проходити крізь поршень і верхню головку шатуна без перекосу, а обидва стопорні кільця — повністю зайняти свої канавки. Неповна посадка фіксатора може спричинити його вихід під час роботи та пошкодження циліндра.

Під час введення поршня в циліндр кільця обережно стискають, не застосовуючи ударного навантаження та не деформуючи їхні крайки. Після складання колінчастий вал прокручують вручну, перевіряючи вільний рух без заїдань і стороннього контакту. Поршневий комплект із діаметром 40 мм і пальцем 10 мм підходить для цільового ремонту Stihl MS 210 лише за умови збігу всієї установчої геометрії з демонтованими деталями.
