Нижня демпферна пружина для STIHL MS 361

Нижня демпферна пружина для бензопили STIHL MS 361

Пружина призначена для ремонту антивібраційної системи бензопили STIHL MS 361. Вона встановлюється в нижній частині з’єднання корпуса двигуна та корпуса бака й забезпечує їх пружне розділення. Таке з’єднання сприймає коливання силової частини пили та зменшує їх передавання на руків’я. Деталь потрібна для відновлення штатної роботи підвіски, коли стара пружина деформована, пошкоджена, ослаблена або вже не утримує з’єднані частини пили в передбаченому положенні.

Призначення та місце встановлення

У конструкції MS 361 пружина належить до системи AV, яка з’єднує двигун, корпус бака та руків’я через пружні опори. Нижня пружина працює разом з опорною пробкою та кільцевим амортизатором. Ці деталі утворюють одне з’єднання, тому стан кожного сполученого компонента впливає на положення корпуса й характер вібрації. Під час ремонту варто оглянути посадкові місця, пробку та кільцеву опору: тріщини, вироблення, перекіс або нещільна посадка сусідньої деталі можуть залишити люфт навіть після встановлення нової пружини.

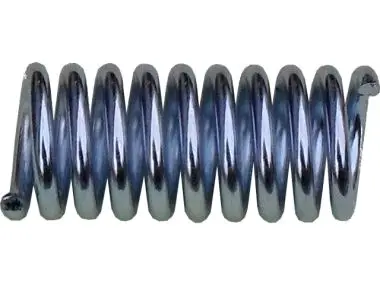

Пружина має циліндричну виту форму та відкриті торці. Вона розрахована на визначене місце в підвісці бензопили, тому підбирати її лише за зовнішньою подібністю до інших пружин не можна. В антивібраційній системі STIHL MS 361 застосовано кілька різних деталей. Верхня опора, нижня пружина та пружини окремих виконань пили не повинні замінювати одна одну без точного збігу конструкції.

Як перевірити сумісність

• Модель пили: основне призначення цієї позиції — STIHL MS 361.
• Розташування: деталь підбирають для нижнього з’єднання між картером і корпусом бака, а не для будь-якого вільного місця в системі AV.
• Форма: порівняйте довжину, зовнішній діаметр, кількість і крок витків, а також виконання обох торців зі знятою пружиною.
• Сполучені деталі: перевірте відповідність опорної пробки, кільцевого амортизатора та посадкових гнізд.
• Виконання пили: за наявності конструктивних відмінностей конкретної модифікації орієнтуйтеся на її деталювання та фактично встановлену опору.

Особливо уважно визначайте місце встановлення, якщо пилу раніше ремонтували або придбали в розібраному стані. Подібна пружина може відрізнятися жорсткістю, геометрією торців чи способом фіксації, навіть якщо вона вільно входить у посадкову ділянку. Правильно підібрана деталь має встановлюватися без розтягування витків, підрізання та зміни форми.

Заміна та перевірка після складання

Сервісна процедура передбачає розбирання нижньої частини антивібраційного з’єднання, роботу з кільцевою опорою та опорною пробкою. Пробка має бути вкручена в пружину до упору, а після встановлення повністю зайняти своє гніздо в картері. Для доступу до цього з’єднання може знадобитися зняття уловлювача ланцюга. Складання виконують у зворотній послідовності, зберігаючи правильне положення всіх сполучених деталей.

Перед остаточним складанням очистьте посадкові зони та переконайтеся, що вони не розбиті й не мають пошкоджень. Пружина не повинна стояти з перекосом, торкатися сторонніх деталей або залишатися частково виведеною з опори. Після ремонту перевірте взаємне положення двигуна, бака та руків’їв, відсутність ненормального люфту й вільний хід підвіски. Якщо підвищена вібрація залишається, необхідно перевірити інші амортизатори системи, кріплення та посадкові ділянки, адже підвіска MS 361 працює як комплект пов’язаних опор.

Ця позиція підходить для обслуговування STIHL MS 361, коли потрібна саме нижня вита пружина антивібраційної системи. Зіставлення моделі, місця встановлення та геометрії знятої деталі допомагає відрізнити її від інших опор бензопили й виконати ремонт без випадкової заміни сусіднього компонента.
