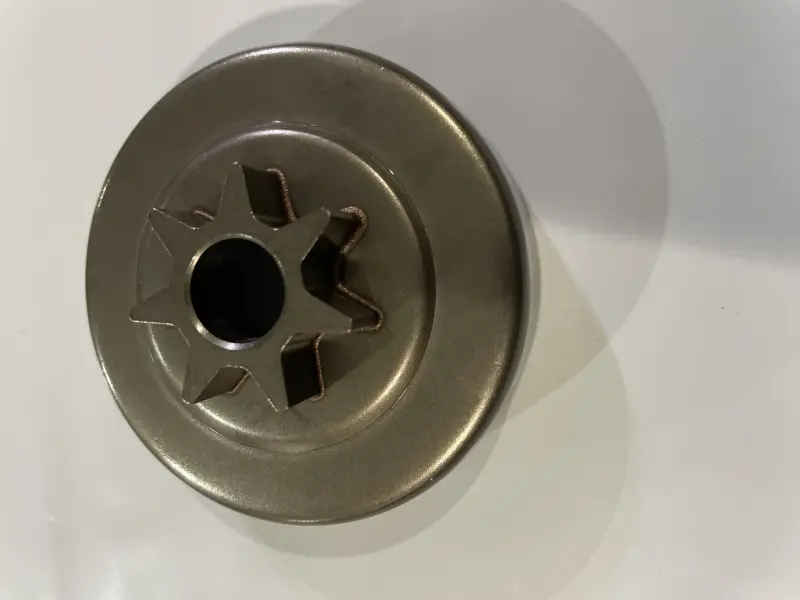

Барабан зчеплення з ведучою зірочкою для бензопил STIHL MS 230/250 BEST mod.A

Барабан зчеплення з ведучою зірочкою BEST mod.A для STIHL MS 230 і MS 250

Деталь призначена для ремонту приводу пиляльного ланцюга бензопил STIHL MS 230 і MS 250. Вона встановлюється в зоні зчеплення та поєднує барабан із нерухомо з’єднаною ведучою зірочкою. Після набору двигуном обертів колодки зчеплення діють на внутрішню поверхню барабана, а зірочка передає обертання ланцюгу. Від стану цієї деталі залежать правильне зачеплення з ведучими ланками та рівномірний рух ланцюга по шині.

Призначення та конструкція

Виконання mod.A має форму чашоподібного металевого барабана з центральним посадковим отвором і суцільною зірочкою на зовнішньому боці. Така конструкція використовується як одна деталь: у разі критичного зношення доріжок зірочки замінюють барабан у зборі, а не окремий вінець. Виріб належить до лінійки BEST і розрахований на зазначені моделі бензопил, проте позначення моделі є лише першим етапом добору.

Для MS 230 і MS 250 передбачені приводи ланцюга з різними параметрами. У настанові для цієї серії наведені варіанти зірочок під різний крок ланцюга та з різною кількістю зубців. Тому перед придбанням потрібно зіставити нову деталь зі знятим барабаном і з усією встановленою різальною гарнітурою. Крок зірочки має відповідати кроку ланцюга, а кількість зубців, профіль посадки та загальна геометрія — конфігурації конкретної пилки.

Що перевірити під час добору

• Модель бензопили: товар заявлений для STIHL MS 230 і MS 250; позначення на самій пилці потрібно читати повністю, враховуючи її модифікацію.
• Виконання деталі: версія mod.A має відповідати потрібному варіанту барабана, особливо якщо на техніці раніше змінювали привод або різальну гарнітуру.
• Крок і кількість зубців: ці параметри зіставляють зі старою зірочкою, ланцюгом і шиною. Компоненти однієї гарнітури з невідповідними параметрами разом не встановлюють.
• Посадкову частину: порівнюють діаметр центрального отвору, глибину чаші, розташування зірочки та форму поверхонь, які взаємодіють зі зчепленням і приводом масляного насоса.
• Супутні деталі: окремо оцінюють стан голчастого підшипника, шайби та стопорного фіксатора. Їх наявність у складі цієї позиції не заявлена.

Коли потрібна заміна

Ведуча зірочка та барабан поступово зношуються під час звичайної експлуатації. Підставою для обслуговування стають виражені сліди виробітку в місцях контакту з ведучими ланками ланцюга, пошкоджені зубці, помітний люфт або важке обертання барабана. Настанова STIHL також вимагає оглядати шліци барабана та замінювати його за наявності значних слідів зношення. Продовжувати роботу з глибоко виробленою зірочкою не варто: порушене зачеплення збільшує навантаження на ланцюг та інші компоненти гарнітури.

Установлення та перевірка після ремонту

Перед монтажем пилку очищують у зоні зчеплення та перевіряють стан сполучених деталей. Згідно з процедурою обслуговування MS 210/230/250, голчасту обойму встановлюють на очищений і змащений хвостовик колінчастого вала. Після встановлення барабана його провертають приблизно на один оберт, щоб привод масляного насоса увійшов у зачеплення, а потім повертають шайбу та E-подібний фіксатор. Роботи виконують за настановою для конкретної модифікації пилки, зберігаючи правильний порядок знятих компонентів.

Після складання барабан має вільно обертатися без перекосу та заїдання. До початку пиляння перевіряють правильність установлення шини й ланцюга, натяг ланцюга та подавання мастила на гарнітуру. Ця позиція підходить для планового відновлення приводу STIHL MS 230/250, коли потрібен саме суцільний барабан із вбудованою зірочкою у виконанні BEST mod.A. Ретельне порівняння зі знятою деталлю допомагає уникнути помилки між доступними для цих моделей варіантами кроку та кількості зубців.
