Важіль підсосу бензопили Goodluck GL4500/5200 WOODMAN mod.A

Важіль підсосу для бензопил Goodluck GL4500/5200

Важіль підсосу WOODMAN mod.A призначений для ручного керування повітряною заслінкою карбюратора під час запуску бензопили. Деталь підходить до моделей Goodluck GL4500 і GL5200 відповідного конструктивного виконання. Вона з’єднує доступну оператору рукоятку з механізмом заслінки та дає змогу переводити його з пускового положення в положення нормальної роботи двигуна.

Під час холодного запуску повітряну заслінку закривають, щоб зменшити надходження повітря й отримати більш насичену паливоповітряну суміш. Після перших ознак запуску заслінку повертають у робоче положення. Справний важіль допомагає виконувати цю операцію без спроб пересувати механізм стороннім предметом або розбирати корпус перед кожним запуском. Це особливо актуально, якщо штатна рукоятка зламалася, тяга деформувалася чи з’єднання перестало передавати рух заслінці.

Конструкція та призначення

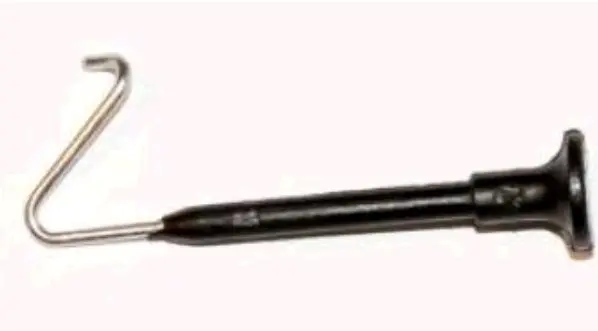

Деталь має видовжену чорну рукоятку та вигнуту тягу з гачкоподібним закінченням. Така форма розрахована на передавання поступального руху від зовнішньої частини важеля до приводу повітряної заслінки. Вузька тяга проходить усередині корпусу пилки, а розширена кінцева частина рукоятки залишається доступною під час запуску. Конфігурація належить до варіанта mod.A, тому під час добору потрібно враховувати не лише позначення бензопили, а й виконання встановленого механізму.

Причиною заміни може бути зламана рукоятка, випрямлений або деформований вигин, пошкодження зачепа чи надмірний вільний хід, через який заслінка не доходить до потрібного положення. Якщо важіль рухається, але режим запуску не змінюється, одночасно перевіряють з’єднання тяги з карбюратором, стан посадкових місць і вільний хід самої заслінки. Це допомагає відрізнити несправність важеля від заклинювання або роз’єднання суміжних деталей.

Як перевірити сумісність

• Модель пилки: деталь добирається для Goodluck GL4500 і GL5200.
• Версія виконання: позначення mod.A вказує на конкретну геометрію важеля; інша модифікація може відрізнятися формою тяги та точкою з’єднання.
• Форма старої деталі: порівняйте напрямок і кількість вигинів, конфігурацію гачка, довжину функціональної частини та форму рукоятки.
• Розташування механізму: перевірте, чи збігаються вихід важеля з корпусу, траєкторія його переміщення та місце зачеплення з приводом заслінки.
• Робочий хід: після встановлення важіль має переводити заслінку між крайніми положеннями без перекосу, заїдання та контакту з корпусом.

Назву серії 4500/5200 використовують для багатьох бензопил зі схожим компонуванням, однак окремі партії та версії можуть мати різні деталі керування карбюратором. Тому самого збігу цифр моделі недостатньо: надійніше зіставити демонтований важіль із новим за всією геометрією. Особливу увагу приділяють гачкоподібному закінченню та напрямку вигину — саме ці ділянки визначають правильність з’єднання і передавання руху.

Встановлення та перевірка роботи

Перед розбиранням двигун вимикають і дають йому охолонути. Доступ до механізму відкривають так, щоб не пошкодити корпус, повітряний фільтр та елементи керування карбюратором. Старий важіль від’єднують без різкого згинання суміжних деталей, запам’ятовуючи маршрут тяги. Новий важіль заводять за тією самою траєкторією та з’єднують із приводом заслінки без надмірного зусилля.

До остаточного складання кілька разів перемістіть рукоятку й переконайтеся, що тяга ніде не впирається, а заслінка повністю змінює положення. Після встановлення не повинно залишатися довільного провисання, яке заважає керуванню, проте хід має бути вільним. Якщо переміщення стало тугим, потрібно повторно перевірити орієнтацію гачка, проходження тяги всередині корпусу та відповідність модифікації. Правильно підібраний важіль відновлює штатне керування підсосом і робить підготовку холодної бензопили до запуску зрозумілою та зручною.
