Циліндро-поршнева група для мотокоси St FS120 Ø35 мм WOODMAN mod.A

Циліндро-поршнева група WOODMAN для St FS120

Комплект призначений для ремонту двигуна мотокоси St FS120 із діаметром циліндра 35 мм. Циліндро-поршнева група утворює камеру, у якій поршень здійснює зворотно-поступальний рух, стискає паливоповітряну суміш і передає отримане зусилля через шатун на колінчастий вал. Від стану цих деталей залежать компресія, упевнений запуск двигуна та його здатність зберігати тягу під навантаженням.

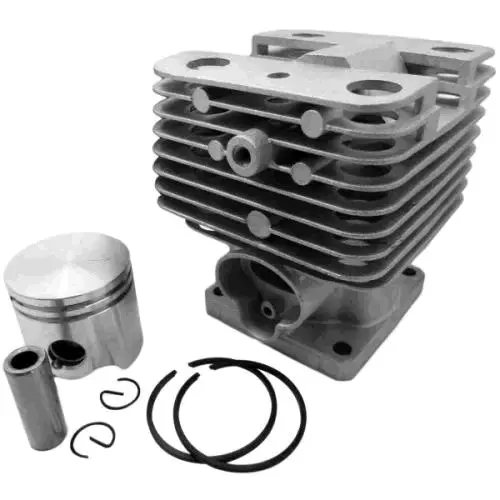

До комплекту входять циліндр із розвиненим зовнішнім оребренням, поршень, два поршневі кільця, поршневий палець і два стопорні кільця. Такий набір дає змогу одночасно замінити основні сполучені деталі, не залишаючи зношений поршень у новому циліндрі або пошкоджені кільця у відновленій парі. Оребрення збільшує площу зовнішньої поверхні циліндра та бере участь у відведенні тепла потоком повітря під час роботи двигуна.

Коли потрібна заміна ЦПГ

Перевірка поршневої групи потрібна, якщо справний раніше двигун став помітно гірше запускатися, втратив тягу, нестабільно працює під навантаженням або має знижену компресію. Підставою для ремонту також є задирки на дзеркалі циліндра й спідниці поршня, пошкодження канавок, залягання чи руйнування кілець, перегрів і механічні сліди контакту деталей. Остаточне рішення щодо заміни приймають після розбирання та огляду, адже подібні ознаки можуть бути пов’язані з паливною системою, запалюванням, герметичністю картера або випуском.

Що перевірити під час добору

• Модель техніки: комплект розрахований на мотокосу St FS120.
• Діаметр циліндра: номінальний розмір цієї версії становить 35 мм.
• Виконання: позначення mod.A вказує на конкретний варіант деталі; перед замовленням потрібно зіставити форму циліндра та посадкові місця зі знятою ЦПГ.
• Конфігурація двигуна: слід урахувати покоління й фактичне виконання FS120, особливо якщо техніку раніше ремонтували або в неї встановлювали нештатні деталі.
• Сполучні поверхні: порівнюють розташування кріпильних отворів, впускного й випускного каналів, а також посадку циліндра на картер.

Орієнтуватися лише на зовнішній діаметр поршня недостатньо. Збіг моделі FS120 і розміру 35 мм є основою добору, однак перед установленням необхідно додатково порівняти геометрію старого та нового циліндра. Це зменшує ризик придбання схожої деталі від іншої модифікації та допомагає заздалегідь переконатися, що патрубки, глушник і кріплення займуть штатне положення.

Рекомендації щодо встановлення

Монтаж ЦПГ виконують на очищеному двигуні, щоб пил, абразив і залишки зруйнованих деталей не потрапили до картера. Перед складанням перевіряють колінчастий вал, шатун, підшипники та посадку поршневого пальця. Причину пошкодження попередньої групи бажано усунути до запуску: нова пара не компенсує несправність системи сумішоутворення, підсмоктування повітря, недостатнє змащування або забруднення охолоджувальних ребер.

Поршень і кільця встановлюють у правильному напрямку, кільця обережно стискають під час введення в циліндр, а стопорні кільця повністю розміщують у канавках. Поверхні тертя під час складання змащують відповідною оливою для двотактного двигуна. Кріплення затягують рівномірно з дотриманням вимог сервісної документації конкретної версії мотокоси. Після монтажу варто перевірити вільне переміщення механізму вручну, герметичність з’єднань і правильність підключення впуску та випуску.

WOODMAN mod.A підходить для відновлення штатної поршневої групи St FS120 за підтвердженого діаметра 35 мм і відповідної конфігурації циліндра. Комплект особливо доречний під час ремонту після вираженого зношення або пошкодження кількох сполучених деталей, коли встановлення лише нових кілець чи окремого поршня вже не усуває причину втрати компресії.
