Циліндро-поршнева група Ø42 мм WOODMAN mod.A для STIHL FS450/FR450

ЦПГ WOODMAN Ø42 мм для STIHL FS450 та FR450

Комплект призначений для ремонту двигуна кущоріза STIHL FS450 або ранцевого кущоріза FR450 у разі зношення чи пошкодження циліндра та поршня. Циліндро-поршнева група утворює камеру, у якій рухається поршень, стискається паливоповітряна суміш і передається створене під час згоряння зусилля на шатун та колінчастий вал. Від стану цих деталей залежать компресія, упевнений запуск і здатність двигуна зберігати тягу під навантаженням.

Діаметр циліндра та поршня становить 42 мм. Це відповідає діаметру циліндра двигуна FR450, зазначеному виробником техніки, а також розміру циліндро-поршневої групи в переліку деталей FS450. Комплект WOODMAN має виконання mod.A та призначений для моделей FS450 і FR450. Позначення моделі інструмента й діаметр потрібно перевіряти одночасно: збіг лише одного параметра не виключає відмінностей між версіями техніки.

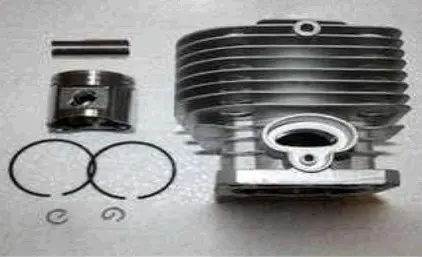

Склад комплекту

• циліндр із зовнішніми ребрами охолодження;
• поршень діаметром 42 мм;
• два поршневі кільця;
• поршневий палець;
• два стопорні кільця пальця.

Такий набір дає змогу замінити основні сполучені деталі разом, не залишаючи пошкоджений циліндр у парі з новим поршнем або навпаки. Поршневі кільця ущільнюють проміжок між поршнем і стінкою циліндра, а палець з'єднує поршень із шатуном. Стопорні кільця утримують палець від осьового зміщення. Розвинене оребрення циліндра збільшує площу відведення тепла під час роботи двигуна.

Коли потрібна заміна

Підставою для розбирання та перевірки ЦПГ можуть бути зниження компресії, ускладнений запуск, втрата тяги, сторонній механічний шум, задирки на поршні або поверхні циліндра, пошкодження кілець і зношення поршневих канавок. Подібні симптоми виникають також через несправності паливної системи, запалювання чи негерметичність двигуна, тому причину потрібно визначити до встановлення нових деталей. Якщо пошкодження спричинили перегрівання, недостатнє змащування, потрапляння забруднень або люфт у кривошипному механізмі, сама заміна ЦПГ не усуне першопричину.

Як перевірити сумісність

Перед замовленням зіставте точне позначення кущоріза, діаметр старого поршня та будову знятого циліндра. Порівняйте розташування впускного й випускного вікон, кріпильних отворів, основи циліндра та посадкових місць навісних деталей. Окремо перевірте виконання mod.A: форма корпусу й точки кріплення мають відповідати демонтованій деталі. Якщо двигун уже ремонтували, орієнтуватися лише на назву інструмента недостатньо — встановлена раніше група могла відрізнятися від штатної.

Монтаж і перший запуск

Установлення потребує розбирання двигуна та обережної роботи з поршневими кільцями. До складання очищають картер і сполучні поверхні, перевіряють шатун, голчастий підшипник, колінчастий вал та відсутність уламків старих деталей. Поршень, кільця й поверхню циліндра попередньо змащують відповідною моторною оливою для двотактної техніки. Кільця встановлюють без перекосу, їхні замки суміщають із передбаченими фіксаторами, а стопорні кільця повністю заводять у канавки.

Прокладки, підшипники та кріплення потрібно оцінювати окремо: вони не належать до заявленого складу цього комплекту. Напрямок поршня, порядок затягування з'єднань і режим експлуатації після ремонту визначають за сервісною документацією конкретної версії FS450 або FR450. Після складання контролюють вільний рух поршня, герметичність з'єднань і відсутність сторонніх звуків. Точний добір та усунення причини попереднього пошкодження допомагають отримати передбачуваний результат ремонту й не наражати нову ЦПГ на повторне навантаження.
