Муфта зчеплення бензопили ДАНИЛО-43 WOODMAN mod.A

Муфта зчеплення WOODMAN mod.A для бензопили ДАНИЛО-43

Муфта призначена для ремонту відцентрового зчеплення бензопили ДАНИЛО-43. Деталь пов’язує обертання двигуна з барабаном і ведучою зірочкою: зі збільшенням обертів колодки розходяться, притискаються до внутрішньої поверхні барабана та приводять пиляльний ланцюг у рух. Після зниження обертів пружини повертають колодки до центра, тому справний механізм припиняє передавання обертання.

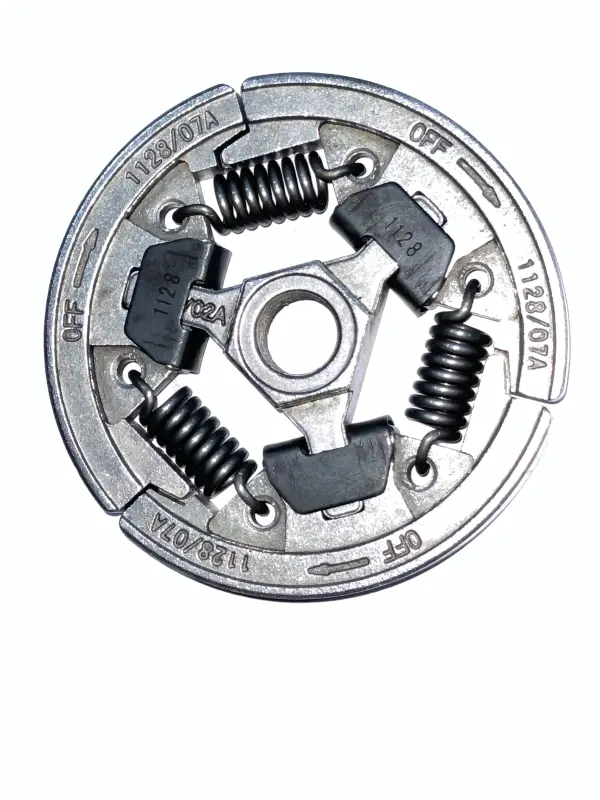

Конструкція містить три колодки, три окремі виті пружини та центральну маточину. Таке компонування застосовується в автоматичному відцентровому зчепленні: оператору не потрібно окремо вмикати або вимикати привід ланцюга. На холостому ходу пружини утримують колодки всередині, а під час набору обертів відцентрова сила розводить їх назовні. Муфта працює разом із барабаном зчеплення та ведучою зірочкою, тому стан спряжених деталей також впливає на вмикання і стабільність привода.

Коли варто перевірити муфту

Огляд зчеплення доцільний, якщо ланцюг починає рухатися на стабільному холостому ходу, вмикається з відчутними ривками, реагує із затримкою на натискання газу або прослизає під навантаженням. Причиною таких проявів може бути не лише муфта: перед заміною перевіряють налаштування холостого ходу, вільне обертання барабана, стан ведучої зірочки та відсутність забруднень у зоні зчеплення. У самій муфті оцінюють зношення поверхонь колодок, цілісність усіх трьох пружин, симетричність їх установлення та відсутність деформації центральної частини.

Як правильно підібрати деталь

• Модель пилки: товар розрахований на ДАНИЛО-43.
• Виконання: під час підбору орієнтуйтеся на варіант mod.A, адже деталі для однієї моделі можуть відрізнятися конструкцією.
• Компонування: зіставте три колодки, розташування трьох пружин, форму центральної маточини та загальний контур зі знятою муфтою.
• Посадка: до монтажу порівняйте тип і розмір різьби, зовнішній діаметр, висоту та положення муфти відносно барабана.
• Спряжені деталі: переконайтеся, що потрібна саме муфта, а не барабан, ведуча зірочка, підшипник або інша складова привода.

Самої назви ДАНИЛО-43 недостатньо для вибору без перевірки виконання. Для зчеплень цієї моделі у продажу трапляються варіанти з різними параметрами, тому розміри та посадку потрібно зіставити з демонтованою деталлю. Збіг лише зовнішньої форми не підтверджує сумісність: значення мають різьбове з’єднання, висота, вільне розміщення всередині барабана та відсутність контакту із сусідніми деталями за вимкненого зчеплення.

Установлення та перевірка після ремонту

Перед розбиранням пилку зупиняють, дають двигуну охолонути та унеможливлюють випадковий запуск. Муфту встановлюють з урахуванням напрямку різьби й порядку розташування деталей конкретної бензопили; спосіб фіксації колінчастого вала та зусилля затягування обирають за сервісними даними ДАНИЛО-43. Удари по маточині, перекіс і розтягування пружин під час монтажу неприпустимі, оскільки вони можуть змінити момент увімкнення зчеплення.

Після складання барабан має обертатися без заїдань, а колодки — вільно повертатися під дією пружин. Перший запуск виконують із контролем поведінки ланцюга: на стабільному холостому ходу він не повинен отримувати привід, а набір обертів має забезпечувати послідовне вмикання зчеплення. Якщо ланцюг продовжує рухатися без натискання на газ, виникає металевий шум, перегрівання або ривки, пилку зупиняють і повторно перевіряють складання, холостий хід та спряжені деталі.
