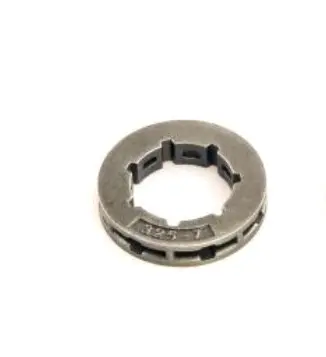

Вінець приводу ланцюга .325″ × 7 для Goodluck GL4500/5200, Husqvarna 137/142 BEST mod. A

Вінець приводу ланцюга .325″ × 7 BEST mod. A

Знімний ведучий вінець призначений для обслуговування ланцюгового приводу бензопил Goodluck GL4500 і GL5200, а також Husqvarna 137 і 142. Деталь установлюється на барабан зчеплення та взаємодіє з ведучими ланками пиляльного ланцюга: після ввімкнення зчеплення вона приймає обертання від барабана й передає його різальній гарнітурі. Виконання .325″ × 7 розраховане на ланцюг із кроком .325 дюйма та має сім зубців.

Кільцева конструкція дає змогу замінити зношений вінець окремо, якщо використовується сумісний барабан під знімну зірку. Цим деталь відрізняється від суцільних ведучих зірок, які замінюють разом із барабаном. Така конфігурація зручна під час планового обслуговування: стан барабана та зчеплення можна перевірити окремо, а вінець оновити відповідно до зношення контактних доріжок.

Що перевірити під час вибору

• Модель бензопили: заявлена сумісність із Goodluck GL4500, Goodluck GL5200, Husqvarna 137 та Husqvarna 142.
• Крок ланцюга: ланцюг, шина й ведучий вінець мають належати до однієї системи кроку .325″. Вінець з іншим кроком не відповідає ведучим ланкам установленого ланцюга.
• Кількість зубців: ця модифікація має сім зубців; позначення 325-7 потрібно зіставити з параметрами встановленої різальної гарнітури.
• Тип зірки: товар є окремим кільцевим вінцем, тому на пилі має бути барабан зчеплення відповідної розбірної конструкції.
• Посадковий профіль: перед монтажем порівняйте внутрішні виступи, загальну форму та посадку з демонтованою деталлю. Однакова назва моделі не виключає відмінностей між версіями приводу.
• Виконання: позначення BEST mod. A потрібно враховувати під час вибору серед зовні близьких варіантів для тих самих серій пил.

Коли вінець потребує перевірки

Ведуча зірка постійно контактує з хвостовиками ланцюга й поступово зношується разом із різальною гарнітурою. Підставою для огляду є помітні канавки в місцях контакту, відколи, деформація, виражена нерівномірність профілю, погіршення суміщення ланцюга із зіркою або нестабільний рух справного та правильно натягнутого ланцюга. Використання сильно виробленого вінця прискорює зношення ведучих ланок і паза шини, тому стан цієї деталі перевіряють під час обслуговування гарнітури та встановлення нового ланцюга.

Перед заміною оцінюють не лише вінець, а й барабан зчеплення, посадкову частину, ланцюг і шину. Якщо на сполучених деталях є пошкодження або надмірне вироблення, встановлення лише нового вінця не усуне причину нерівної роботи. Ланцюг має відповідати шині за товщиною ведучої ланки та кількістю ланок, а вінцю — за кроком. Довжина шини сама по собі не підтверджує сумісність комплекту.

Установлення та контроль після обслуговування

Роботи виконують на повністю зупиненій пилі в порядку, передбаченому настановою конкретної моделі. Після зняття бічної кришки, ланцюга та шини старий вінець демонтують із барабана, очищають доступну зону від тирси й перевіряють сполучені поверхні. Нова деталь повинна вільно займати штатне положення без перекосу, заклинювання та примусового припасування. Якщо посадковий профіль відрізняється, продовжувати складання не можна: потрібен вінець іншого виконання.

Після складання ланцюг укладають на вінець і в паз шини, задають рекомендований натяг та повторно перевіряють його після фіксації кришки. Ведучі ланки мають рівно входити в зачеплення, а ланцюг — рухатися шиною без заїдань. Вінець .325″ × 7 BEST mod. A підходить для ремонту перелічених моделей лише за умови збігу типу барабана, посадкового профілю та параметрів усієї пиляльної гарнітури.
