Пружинний амортизатор бензопили Husqvarna 235/240, короткий WOODMAN mod.A

Короткий пружинний амортизатор WOODMAN для Husqvarna 235/240

Деталь призначена для ремонту антивібраційної системи бензопил Husqvarna 235 і 240. Пружинний амортизатор установлюється у з’єднанні руків’я з корпусною частиною пили та зменшує передавання коливань від двигуна й різального механізму до рук оператора. Він допускає передбачене конструкцією взаємне переміщення з’єднаних частин, водночас утримуючи їх у правильному положенні.

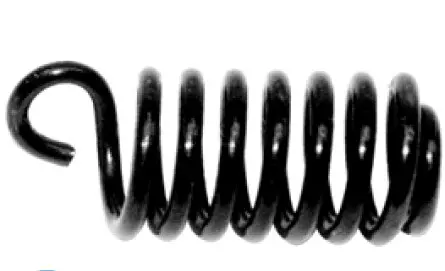

Виконання являє собою коротку виту пружину чорного кольору з вигнутим відкритим зачепом на одному кінці. Така геометрія має значення під час добору: зовні подібні амортизатори для інших точок кріплення можуть відрізнятися довжиною, кількістю витків, напрямком зачепа та способом фіксації. Позначення mod.A стосується варіанта цієї позиції, тому перед установленням потрібно зіставити форму деталі зі знятим амортизатором.

Призначення деталі

Під час роботи двигун бензопили створює постійні коливання, а контакт ланцюга з деревиною додає змінні навантаження. Амортизатор входить до системи відокремлення руків’їв від корпусу: пружина сприймає невеликі переміщення та перешкоджає жорсткому передаванню вібрації через точку кріплення. Справна деталь також підтримує передбачену відстань між з’єднаними частинами та бере участь в обмеженому переміщенні руків’я відносно корпусу.

Підставою для перевірки є зламаний або деформований виток, розтягнутий зачеп, помітний перекіс, надмірна рухливість руків’я чи посилення вібрації після механічного пошкодження пили. Перед заміною варто оглянути інші амортизатори та місця їх кріплення: кілька опор працюють разом, тому несправність сусідньої деталі може спричиняти подібні ознаки.

Що звірити під час вибору

• Модель бензопили: ця версія заявлена для Husqvarna 235 і Husqvarna 240.
• Виконання: потрібен саме короткий амортизатор WOODMAN mod.A.
• Місце встановлення: у конструкції пили застосовуються різні ізолювальні опори; передня та задня позиції не вважаються автоматично взаємозамінними.
• Геометрія: порівняйте загальну довжину, кількість і діаметр витків, форму відкритого зачепа, протилежний кінець та напрямок установлення.
• Стан кріплень: посадкові ділянки й обмежувач мають бути цілими, без тріщин, виробітку та деформації.

Якщо на табличці пили є додатковий індекс моделі, лише цифр 235 або 240 недостатньо для остаточного вибору. У різних версіях і періодах випуску розташування або виконання деталей може відрізнятися, тому вирішальними залишаються конкретна модифікація пили, точка встановлення та збіг форми з демонтованою пружиною.

Рекомендації щодо встановлення

Роботи виконують на зупиненій та охолодженій бензопилі, попередньо від’єднавши провід від свічки запалювання. Перед розбиранням доцільно зафіксувати положення старої пружини й напрямок її зачепа. Амортизатор установлюють без довільного розтягування, укорочення витків або зміни форми гака. Обидва кінці мають зайняти передбачені посадкові місця без перекосу та бічного натягу.

Одночасно перевіряють обмежувальний гвинт, сусідні опори, корпусні точки кріплення та вільне положення органів керування. Після складання руків’я повинно переміщуватися лише в передбачених конструкцією межах, не торкатися корпусу й не створювати натягу тяг. Короткий амортизатор WOODMAN mod.A підходить для адресного ремонту антивібраційного кріплення Husqvarna 235/240, коли підтверджено потрібну позицію та повний збіг геометрії деталі.
