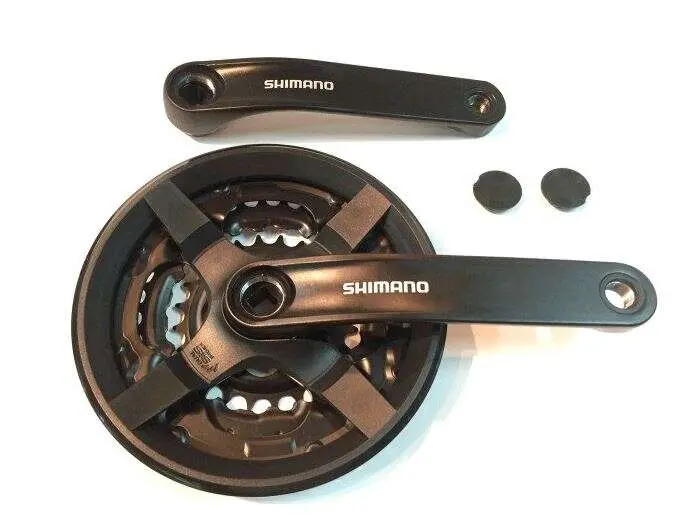

Система шатунів Shimano Tourney FC-TY301 42/34/24T, 170 мм, під квадрат, із захистом

Система шатунів Shimano Tourney FC-TY301 42/34/24T

Потрійна система шатунів для велосипедної трансмісії з трьома передніми передачами. Модель FC-TY301 розрахована на схеми 3×8, 3×7 і 3×6, тому підходить для ремонту та обслуговування багатьох прогулянкових, міських і гірських велосипедів початкового рівня. Комбінація зірок 42/34/24T утворює три діапазони: велика зірка використовується для вищої швидкості, середня зручна під час спокійного руху рівною дорогою, а мала допомагає вибрати легку передачу для підйому або ділянки з підвищеним навантаженням.

У цій версії встановлено шатуни завдовжки 170 мм і посадку на вал каретки типу «квадрат». Правий шатун об’єднаний із блоком із трьох зірок, а окремий лівий шатун доповнює пару. Зірки закріплено заклепками, тому система розрахована на заміну в зборі, а не на звичайне розбирання блока та встановлення окремих вінців. Перед придбанням слід зіставити модель, кількість зубців, довжину шатунів і тип посадки з параметрами велосипеда: збіг лише діаметра великої зірки не підтверджує сумісність усієї системи.

Конструкція та призначення

Шатуни виготовлено з алюмінію, а три передні зірки — зі сталі. Таке поєднання дає змогу використовувати алюмінієві важелі разом зі сталевими зубчастими вінцями, які безпосередньо взаємодіють із ланцюгом. Чорне фарбоване виконання пасує до більшості рам і компонентів трансмісії. Чотирипроменева конструкція з’єднує правий шатун із заклепаним блоком зірок.

Зовнішня зірка доповнена інтегрованим захистом. Він частково закриває вінець із зовнішнього боку та зменшує ймовірність контакту одягу із зубцями під час звичайної їзди. Захист є частиною виконання цієї системи, проте не замінює правильного налаштування ланцюга, переднього перемикача та положення шатунів.

Підтверджені параметри

• Модель: Shimano Tourney FC-TY301.
• Комбінація зірок: 42/34/24 зубці.
• Кількість передніх зірок: 3.
• Сумісні схеми трансмісії: 3×8, 3×7 і 3×6.
• Сумісні ланцюги: HG/UG для 8-, 7- та 6-швидкісних трансмісій.
• Довжина шатунів: 170 мм.
• Посадка на каретку: квадрат.
• Q-фактор: 181,5 мм.
• Матеріали: алюмінієві шатуни та сталеві зірки.
• Виконання: чорне, з інтегрованим захистом зовнішньої зірки.

Що перевірити перед установленням

FC-TY301 потрібно підбирати як частину всієї трансмісії. Каретка повинна мати квадратний вал, а її виконання та довжина осі — забезпечувати потрібне положення шатунів і лінію ланцюга на конкретній рамі. Також перевіряють ширину кареткового стакана, вільний простір між правим шатуном, рамою та захистом, відповідність переднього перемикача потрійній системі та його здатність працювати із зовнішньою зіркою на 42 зубці. Задня трансмісія повинна мати 6, 7 або 8 передач і використовувати відповідний ланцюг.

Після монтажу налаштовують висоту й паралельність рамки переднього перемикача відносно великої зірки, обмежувальні гвинти та натяг троса. Ланцюг має переходити між усіма трьома вінцями без постійного тертя об рамку, спадання та виходу за межі зірок. Для квадратної посадки застосовують регламентований момент затягування кріплення шатунів 35–50 Н·м; цю операцію доцільно доручити веломеханіку з відповідним інструментом і динамометричним ключем.

Система підходить для заміни зношеного або пошкодженого комплекту, якщо початкова конфігурація збігається за основними параметрами. Під час вибору порівняйте зі старою системою комбінацію 42/34/24T, довжину 170 мм, квадратну посадку, кількість передач ззаду та фактичну лінію ланцюга. Такий підхід допомагає зберегти коректну роботу перемикання й уникнути невідповідності каретці, перемикачу або рамі.
