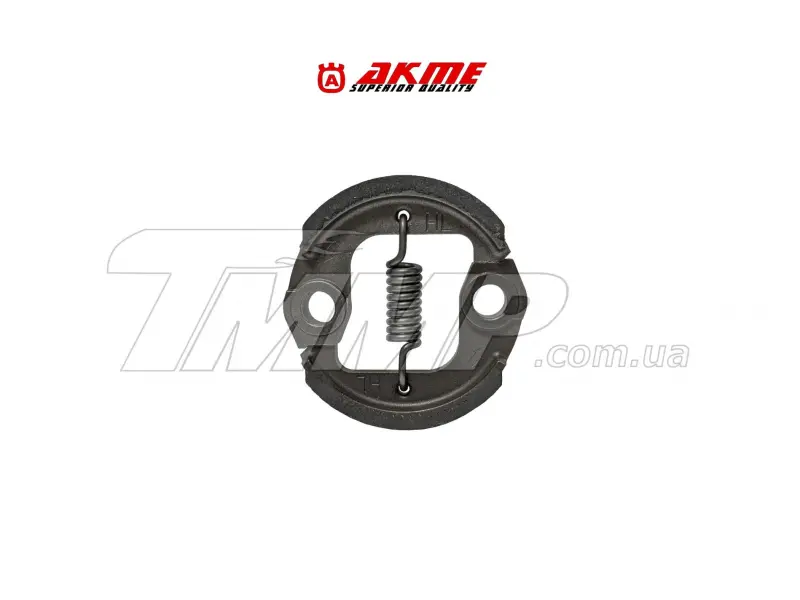

Металеві колодки зчеплення мотокоси з довгою пружиною

Металеві колодки зчеплення мотокоси з довгою пружиною

Колодки призначені для відцентрового зчеплення бензинової мотокоси або тримера. Деталь передає обертання від двигуна до приводної частини інструмента після набору обертів і роз'єднує привід після їх зниження. Таке виконання застосовують під час ремонту зчеплення з відповідною формою колодок та однією довгою стяжною пружиною. Металева конструкція і характерна геометрія з двох колодок дають змогу відрізнити цю позицію від алюмінієвих варіантів, моделей із короткими пружинами та зчеплень іншої конфігурації.

Як працює зчеплення

Дві розташовані одна навпроти одної колодки з'єднані витою пружиною. На малих обертах пружина утримує їх у початковому положенні, тому зовнішні контактні поверхні не повинні постійно притискатися до внутрішньої поверхні барабана. Коли частота обертання двигуна збільшується, колодки розходяться під дією відцентрової сили, контактують із барабаном і передають обертання далі по приводу. Після зменшення обертів пружина повертає їх назад. Стан колодок, пружини та барабана впливає на своєчасне вмикання і вимикання приводу.

Ця деталь належить саме до колодок зчеплення, а не до барабана, чашки чи окремої пружини. Конструкція містить дві металеві колодки, посадкові отвори та одну довгу пружину, що з'єднує обидві половини. Цей формат потрібно враховувати під час порівняння зі знятою деталлю: зовні подібні зчеплення для мотокіс можуть відрізнятися геометрією, розташуванням кріплень, діаметром і виконанням пружин.

Що перевірити перед вибором

Назва моделі мотокоси не завжди однозначно визначає сумісність, адже техніка однієї серії може мати різні варіанти зчеплення. Для точного добору порівняйте стару деталь із новою за такими ознаками:

• Матеріал виконання: ця версія металева; її не слід плутати зі схожими алюмінієвими варіантами.
• Тип пружини: передбачена одна довга вита пружина. Версія з короткою пружиною має іншу конструкцію.
• Форма колодок: мають збігатися зовнішній профіль, контактна дуга та взаємне розташування обох половин.
• Посадкова геометрія: зіставте відстань між точками кріплення, діаметр отворів і положення деталі відносно барабана.
• Габарити: перевірте зовнішній діаметр складених колодок, товщину та висоту знятого зчеплення. Точні розміри цієї позиції не заявлені, тому орієнтуватися лише на загальний вигляд не варто.

Одночасно огляньте барабан зчеплення. Глибоке вироблення, деформація або сліди сильного перегрівання на його внутрішній поверхні можуть перешкоджати нормальній роботі навіть після встановлення нових колодок. Контактні поверхні мають бути чистими й сухими: мастило або олива в зоні тертя здатні спричинити пробуксовування.

Коли потрібні перевірка та заміна

Причиною розібрати зчеплення можуть бути втрата передавання обертання після натискання на газ, пробуксовування під навантаженням, ривки під час запуску різального оснащення, сторонній шум або обертання приводу на холостому ходу. Такі ознаки потребують перевірки всього механізму: стан колодок, цілісність і натяг пружини, кріплення, барабан та правильність налаштування холостих обертів оцінюють разом. Зношені контактні поверхні, тріщини, деформація або послаблена пружина є підставами для заміни пошкоджених деталей.

Монтаж виконують після зупинення та охолодження двигуна. Перед складанням очищають посадкове місце і барабан, перевіряють вільне переміщення колодок та надійність кріплень. Пружина повинна зайняти передбачене конструкцією положення без перекручування і пошкоджених зачепів. Після складання спочатку перевіряють роботу механізму на малих обертах, а потім контролюють увімкнення приводу під час плавного підвищення обертів.

Металеві колодки з довгою пружиною підходять для обслуговування мотокіс і бензинових тримерів, у яких установлено відцентровий механізм такої самої конфігурації. Головні умови правильного вибору — збіг матеріалу, форми, розмірів, посадкових точок і типу пружини зі старою деталлю.
