Котушка запалювання 188F 13 к.с. з ковпачком свічки ST

Котушка запалювання 188F 13 к.с. з ковпачком свічки ST

Котушка призначена для системи запалювання чотиритактного бензинового двигуна 188F потужністю 13 к.с. Такий двигун застосовується на мотоблоках та іншій техніці відповідного типу. Деталь встановлюється біля маховика, формує імпульс для утворення іскри та передає його до свічки високовольтним проводом. Виконання з уже приєднаним ковпачком дає змогу замінити пов’язаний комплект деталей без окремого добору свічкового наконечника.

Конструкція та призначення

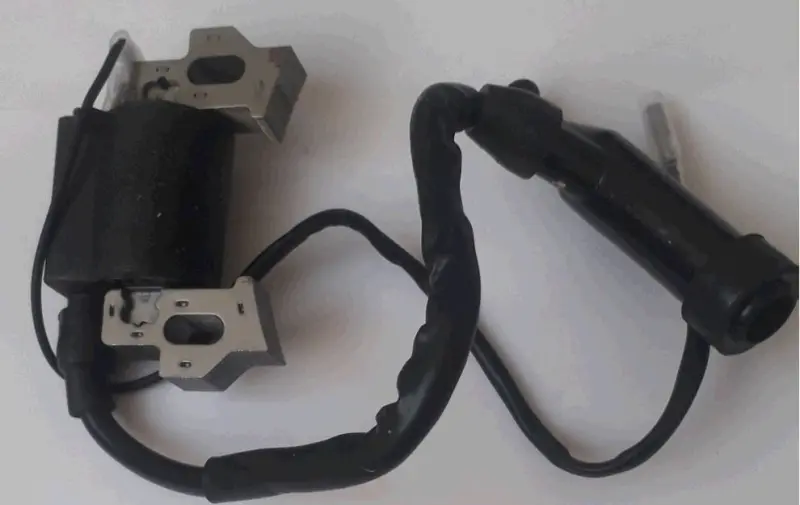

Виріб складається з модуля котушки, осердя з двома монтажними пластинами, високовольтного проводу, кутового ковпачка свічки та додаткового проводу з роз’ємом. Подовжені отвори в кріпленнях дають змогу виставити положення котушки відносно маховика. Правильне розташування має значення для роботи системи: після монтажу між осердям і маховиком залишають проміжок, передбачений настановою для конкретного двигуна.

Ковпачок з’єднує високовольтний провід зі свічкою та утримується на її контактній частині. Неушкоджена ізоляція проводу й наконечника, щільна посадка та справні контакти допомагають імпульсу надходити до свічки без витоків. Котушку розглядають для заміни за відсутності іскри, ускладненого запуску або перебоїв, проте перед придбанням варто перевірити свічку, вимикач зупинки двигуна, проводку та стан з’єднань: подібні ознаки не завжди спричинені самою котушкою.

Що перевірити під час добору

• Модель двигуна: основними орієнтирами є позначення 188F і потужність 13 к.с. Назви техніки недостатньо, адже на мотоблоках однієї серії можуть використовуватися різні двигуни.
• Кріплення: порівняйте відстань між точками встановлення, форму пластин, розташування подовжених отворів і положення осердя відносно маховика.
• Високовольтна частина: зіставте довжину й напрямок прокладання проводу, форму кутового ковпачка та його посадку на свічку, що використовується.
• Додаткове підключення: перевірте наявність відповідного проводу, тип роз’єму та місце його з’єднання з проводкою двигуна.
• Вільний простір: переконайтеся, що корпус, провід і ковпачок не заважають кожуху, стартеру та іншим деталям конкретної модифікації.

Установлення та перевірка

Перед демонтажем доцільно зафіксувати положення старої котушки, маршрут проводів і точку підключення роз’єму. Нову деталь встановлюють у такій самій орієнтації, кріплення спочатку залишають послабленим, потім виставляють потрібний проміжок одночасно з обох боків осердя та остаточно затягують болти. Точне значення проміжку беруть із сервісних даних двигуна: воно залежить від конкретної модифікації, тому визначати його довільно не слід.

Високовольтний провід прокладають без натягу, різких перегинів і контакту з рухомими або сильно нагрітими частинами. Ковпачок має рівно сісти на свічку й утримуватися без люфту. Після складання перевіряють надійність роз’єму, вільне обертання маховика та наявність стабільної іскри відповідним тестером. Якщо досвіду обслуговування системи запалювання немає, монтаж і діагностику краще доручити фахівцеві.

Ця котушка підходить для ремонту двигуна 188F 13 к.с., коли збігаються не лише позначення мотора, а й геометрія кріплення, розташування осердя, конфігурація проводів і ковпачка свічки. Порівняння перелічених деталей зі знятою котушкою допомагає уникнути несумісності між різними версіями двигуна.
