ЦПГ KZ Ø35 мм, палець 10 мм для мотокіс Stihl FS160/FS220/FS280

Циліндро-поршнева група KZ Ø35 мм для мотокіс

Комплект призначений для ремонту поршневої частини двотактного двигуна мотокоси. Його встановлюють замість зношеного циліндра та пов’язаних із ним деталей, коли двигун втрачає компресію, складніше запускається, не розвиває попередньої тяги або потребує розбирання після пошкодження поршня. Основні параметри цієї позиції — діаметр циліндра 35 мм і поршневий палець діаметром 10 мм.

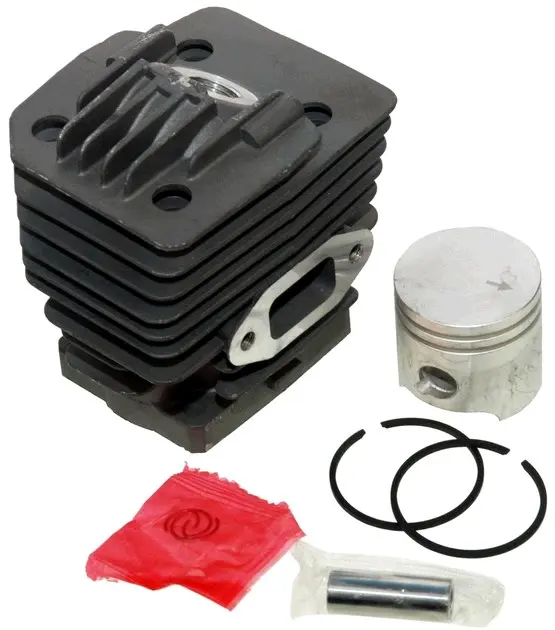

До комплекту входять циліндр із зовнішніми ребрами охолодження, поршень, два поршневі кільця, палець і два стопорні кільця. Такий набір дає змогу одночасно замінити основні деталі, які спільно працюють у циліндрі. Поршень з’єднується із шатуном пальцем, кільця ущільнюють проміжок між поршнем і стінкою циліндра, а стопорні кільця утримують палець від осьового зміщення. Циліндр має впускне та випускне вікна, кріпильні отвори й різьбовий отвір для свічки запалювання.

Призначення та ознаки потреби в ремонті

ЦПГ бере участь у стисканні паливоповітряної суміші та перетворенні тиску газів на рух поршня. Стан поверхні циліндра, поршня й кілець безпосередньо позначається на компресії двигуна. Підставою для розбирання можуть бути задири, відколи або прогар поршня, залягання кілець, значне зношення канавок, пошкодження циліндра чи помітне падіння компресії. Перед замовленням бажано спочатку розібрати двигун і визначити причину несправності: встановлення нового комплекту не усуне пошкодження підшипників, шатуна, колінчастого вала або підсмоктування повітря через інші з’єднання.

Що перевірити під час добору

• Діаметр циліндра: для цієї ЦПГ зазначено розмір 35 мм. Його потрібно зіставити з фактичним розміром демонтованого циліндра та поршня.
• Діаметр пальця: комплект розрахований на палець 10 мм; цей параметр має відповідати отвору поршня та верхній головці шатуна.
• Конструкція циліндра: порівняйте розташування кріпильних отворів, форму основи, впускного й випускного каналів, отвору свічки та зовнішніх ребер.
• Модель мотокоси: позиція заявлена для Stihl FS160, FS220 і FS280, однак самого позначення техніки недостатньо. У цій лінійці застосовуються двигуни з різним діаметром циліндра, тому визначальними залишаються розміри та виконання демонтованих деталей.

Особливо уважно перевіряйте ЦПГ для FS220 і FS280. У технічних даних цих моделей зазначено штатні діаметри циліндра 38 і 40 мм відповідно, тоді як запропонований комплект має розмір 35 мм. Він підходить лише до тієї модифікації або раніше встановленої конфігурації, де фактичні розміри, палець, канали й точки кріплення повністю збігаються.

Підготовка та встановлення

Перед складанням очищають посадкові поверхні та внутрішню порожнину двигуна від нагару, абразивних частинок і залишків пошкоджених деталей. Одночасно перевіряють стан шатуна, голчастого підшипника, колінчастого вала та герметичність з’єднань. Кільця встановлюють з урахуванням фіксувальних штифтів у поршневих канавках, палець надійно закривають стопорними кільцями, а поверхні тертя під час складання змащують оливою для двотактних двигунів. Кільця не можна стискати або заводити в циліндр із перекосом: їх пошкодження відразу порушить ущільнення.

Після встановлення циліндра кріплення затягують рівномірно, не допускаючи перекосу корпусу. Далі перевіряють вільне переміщення поршня, правильність з’єднання впуску й випуску та відсутність стороннього опору під час провертання двигуна. Точну схему складання й зусилля затягування обирають за сервісною документацією конкретної модифікації мотокоси. Якщо розміри старої ЦПГ відрізняються від Ø35 мм і пальця 10 мм, потрібно підібрати інший варіант, навіть коли позначення моделі присутнє в назві позиції.
