Циліндро-поршнева група мотокоси 1E40F-5 Ø40 GL SVET

Циліндро-поршнева група 1E40F-5 Ø40 GL SVET

Комплект призначений для ремонту двигуна мотокоси або бензинового тримера з позначенням 1E40F-5 і діаметром циліндра 40 мм. ЦПГ утворює камеру, у якій поршень здійснює зворотно-поступальний рух, а кільця забезпечують необхідне ущільнення. Від стану цих деталей залежать компресія, упевнений запуск двигуна та здатність мотокоси зберігати тягу під навантаженням.

Виконання GL належить до техніки GOODLUCK, проте самої назви марки для правильного вибору недостатньо. У різних мотокіс можуть застосовуватися зовні подібні двигуни з іншим діаметром циліндра, розташуванням кріплень або конфігурацією впускного та випускного каналів. Перед придбанням потрібно звірити позначення двигуна 1E40F-5, розмір Ø40 і будову демонтованого циліндра.

Склад і призначення деталей

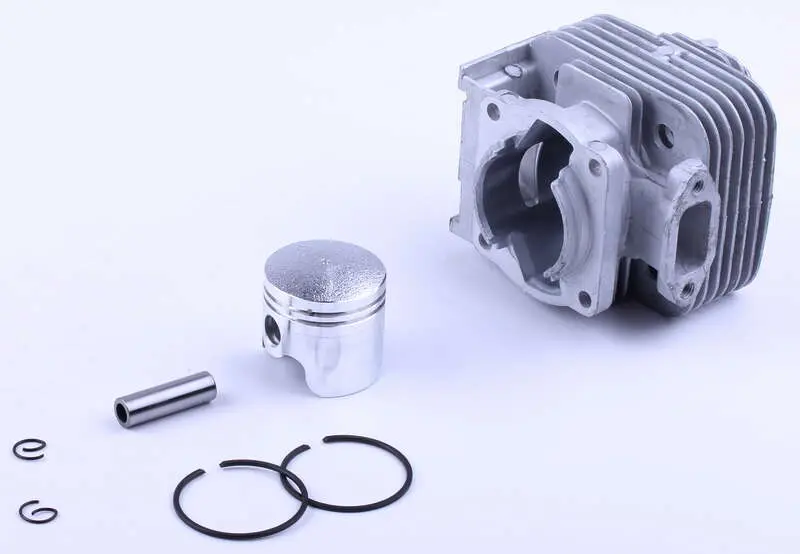

До набору входять циліндр з охолоджувальними ребрами, поршень, два поршневі кільця, поршневий палець і два стопорні кільця. Такий склад дає змогу одночасно замінити основні сполучені деталі циліндро-поршневої пари. Ребра на зовнішній поверхні циліндра збільшують площу відведення тепла повітряним потоком, а вікна й посадкові площини забезпечують з’єднання циліндра з впускною, випускною та картерною частинами двигуна.

• Циліндр: спрямовує рух поршня та разом із ним утворює простір для стискання паливоповітряної суміші.
• Поршень і кільця: беруть участь у стисканні суміші та передаванні зусилля на шатун; справні кільця обмежують прорив газів між поршнем і стінкою циліндра.
• Поршневий палець: з’єднує поршень із верхньою головкою шатуна.
• Стопорні кільця: утримують палець від осьового зміщення після складання.

Коли потрібна заміна ЦПГ

Перевірка поршневої групи потрібна при зниженні компресії, ускладненому запуску, помітній втраті тяги або появі стороннього механічного шуму. Підставою для заміни є задири на поршні чи циліндрі, пошкодження днища поршня, зношення канавок і втрата рухливості кілець. Подібні ознаки також можуть виникати через несправності системи запалювання, подавання пального, повітряного фільтра або випускного тракту, тому перед розбиранням двигуна варто виконати загальну діагностику.

Як перевірити сумісність

Основні критерії вибору — модель двигуна 1E40F-5 і діаметр 40 мм. Додатково порівняйте стару та нову деталі за розташуванням кріпильних отворів, формою основи циліндра, конфігурацією впускного й випускного вікон, посадкою кожуха охолодження та параметрами поршневого пальця. Перевіряти потрібно саме двигун, адже однакові за торговою назвою мотокоси можуть оснащуватися різними моторними модифікаціями.

Комплект не слід вибирати лише за приблизним об’ємом двигуна або зовнішньою подібністю. Позначення 1E40F-5, 1E44F та інші близькі індекси стосуються різних виконань, а Ø40 є обов’язковим розмірним орієнтиром для цієї позиції. Якщо старий циліндр уже розточували або двигун ремонтували з установленням нестандартних деталей, номінального позначення моделі може бути недостатньо — розміри потрібно перевірити вимірювальним інструментом.

Рекомендації зі встановлення

Перед складанням очищають привалкову поверхню картера від залишків старого ущільнення та забруднень, перевіряють шатун, підшипник, колінчастий вал і впускний тракт. Поршень установлюють у правильному напрямку, кільця розміщують відповідно до положення стопорів у канавках, а фіксатори пальця повністю заводять у призначені для них пази. Циліндр насувають без перекосу, обережно стискаючи кільця та не прикладаючи зусилля до їхніх крайок.

Прокладки, ущільнення та кріплення потрібно підготувати окремо з урахуванням стану розібраного двигуна: їх наявність у цьому наборі не заявлена. Затягування з’єднань виконують у послідовності та з моментом, передбаченими інструкцією конкретної мотокоси. Після складання перевіряють вільний рух кривошипно-шатунного механізму, герметичність з’єднань впуску й випуску, правильність установлення кожуха та чистоту охолоджувальних ребер. Такий порядок допомагає запобігти пошкодженню нових деталей під час першого запуску.
